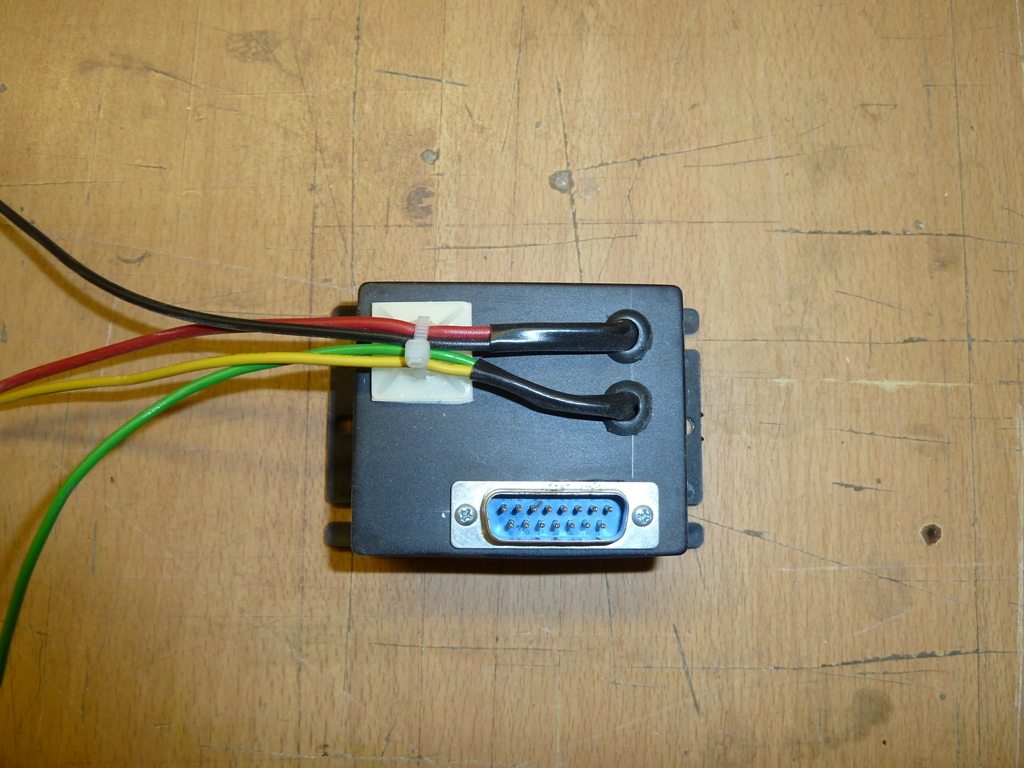

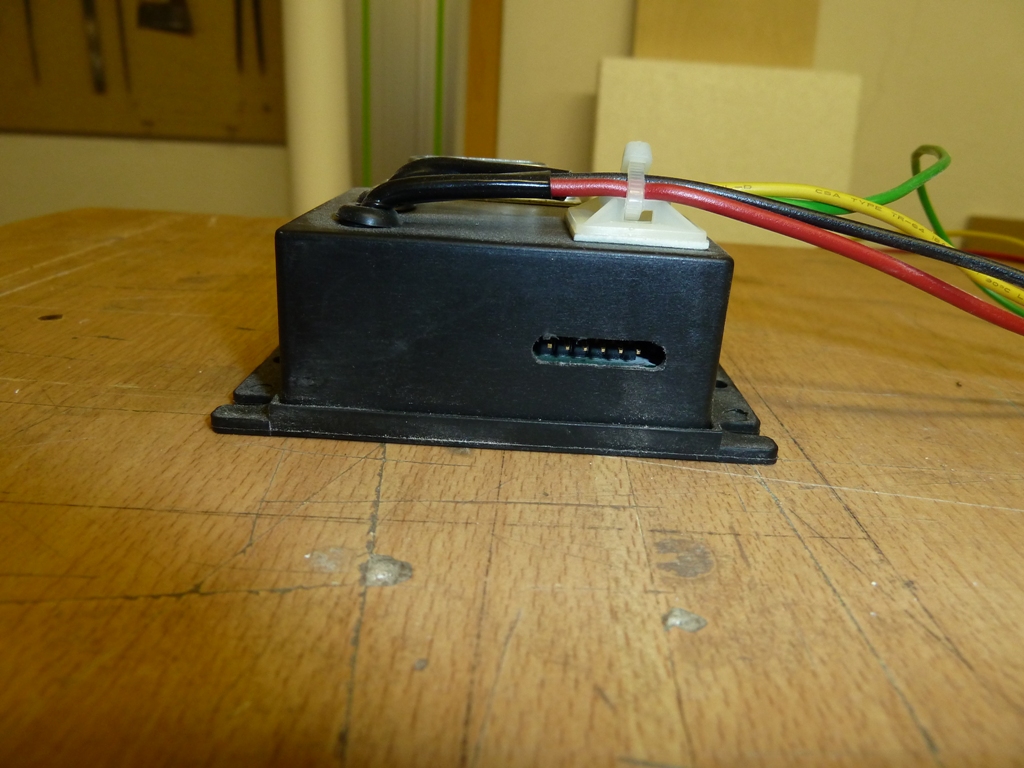

Wie im Forum bereits beschrieben habe ich hier die Elektronik für die Servosteuerung untergebracht |

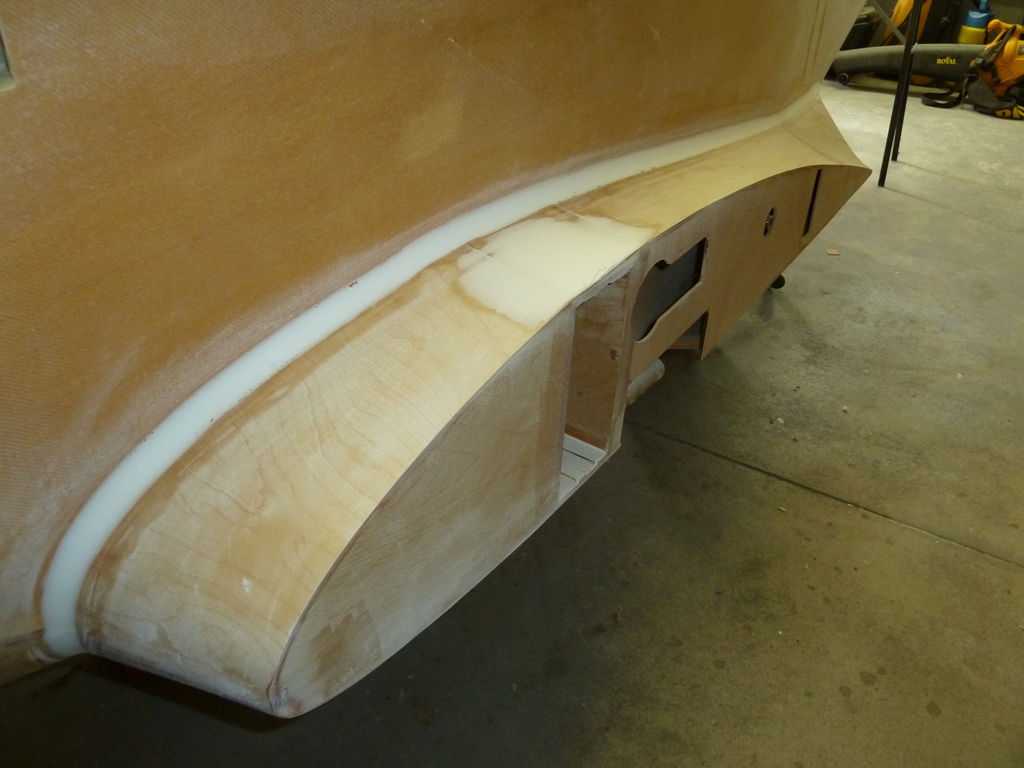

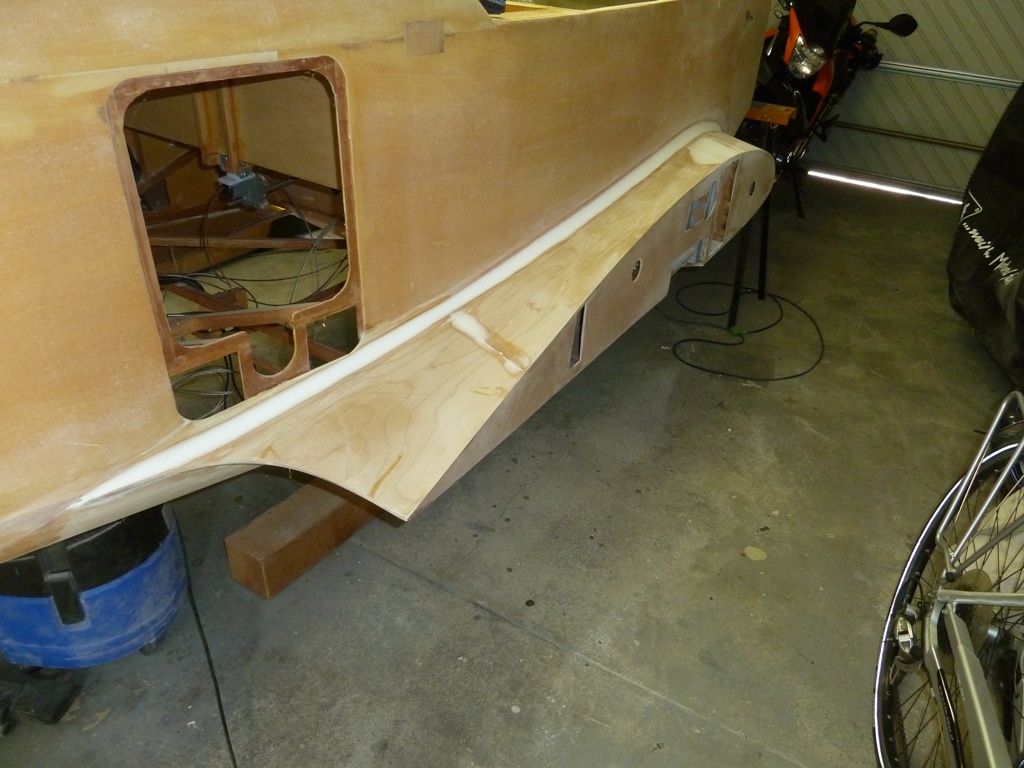

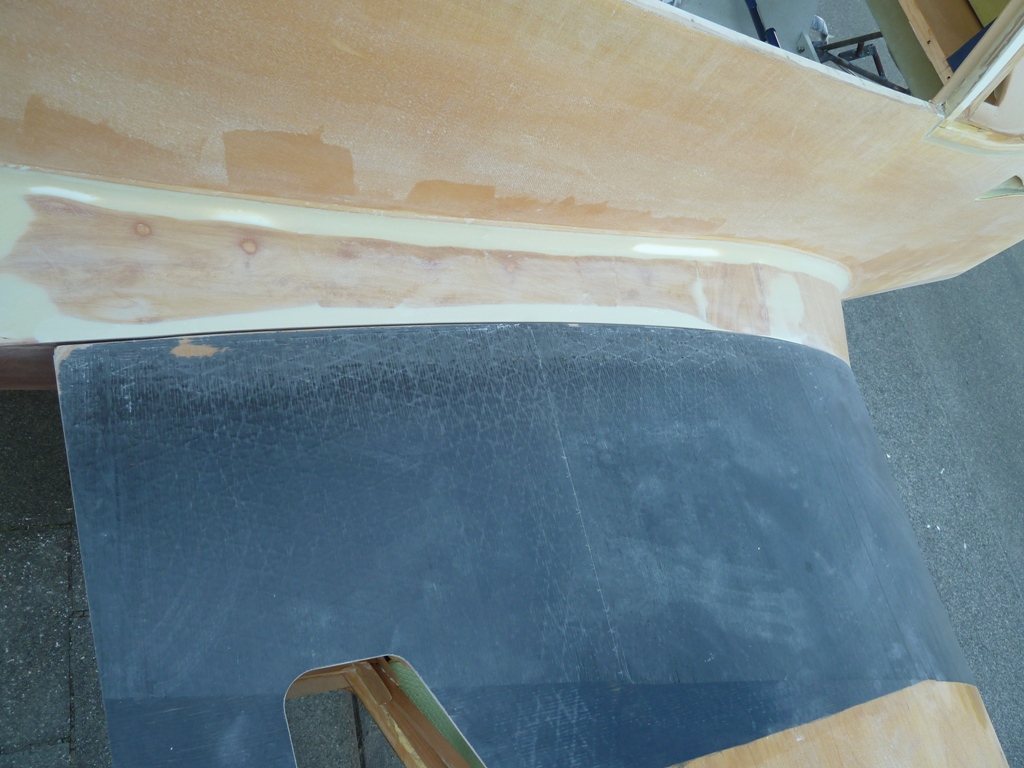

So, nach der ungeplanten Pause gehts endlich weiter. Nachdem die Wurzelrippen fertig verkleidet sind werden die Übergänge gespachtelt. |

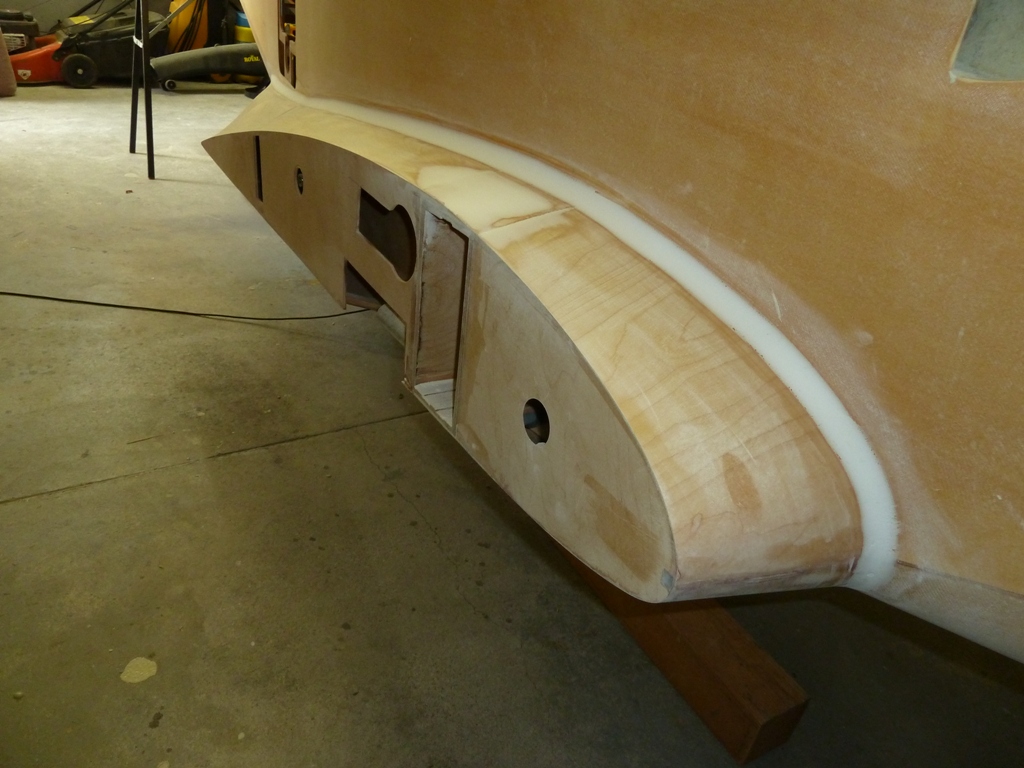

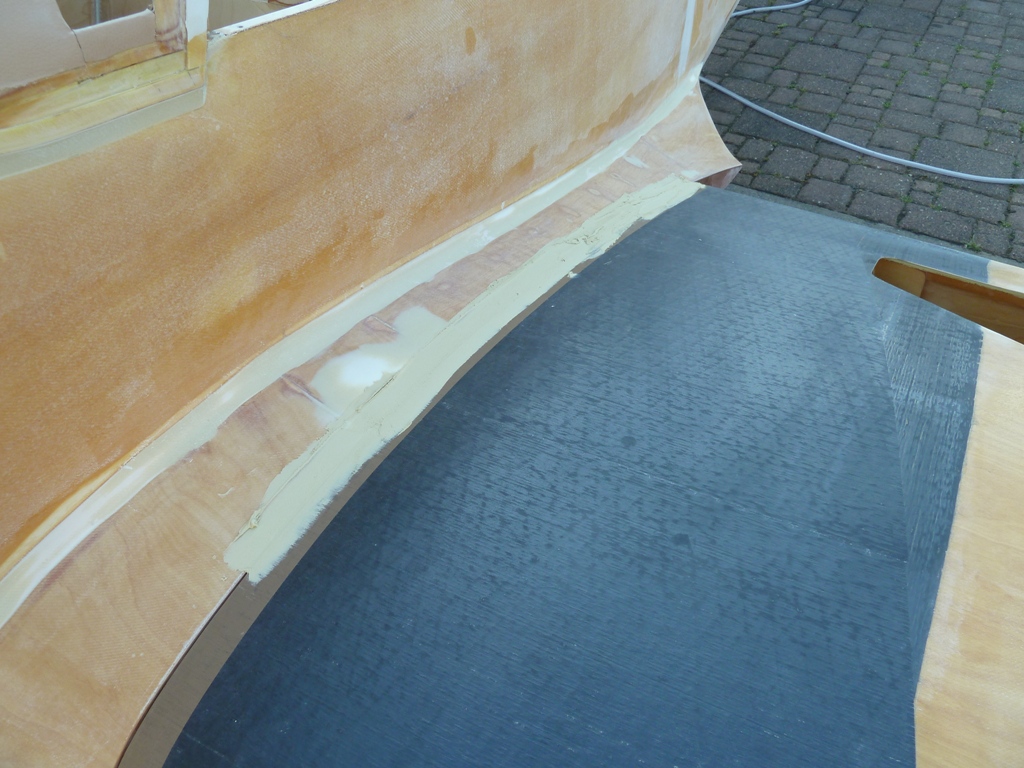

Ein saubere Hohlkehle. (Mal sehen ob's nach dem Lackieren auch noch so aussieht) |
Unebenheiten werden verschliffen und gespachtelt. |

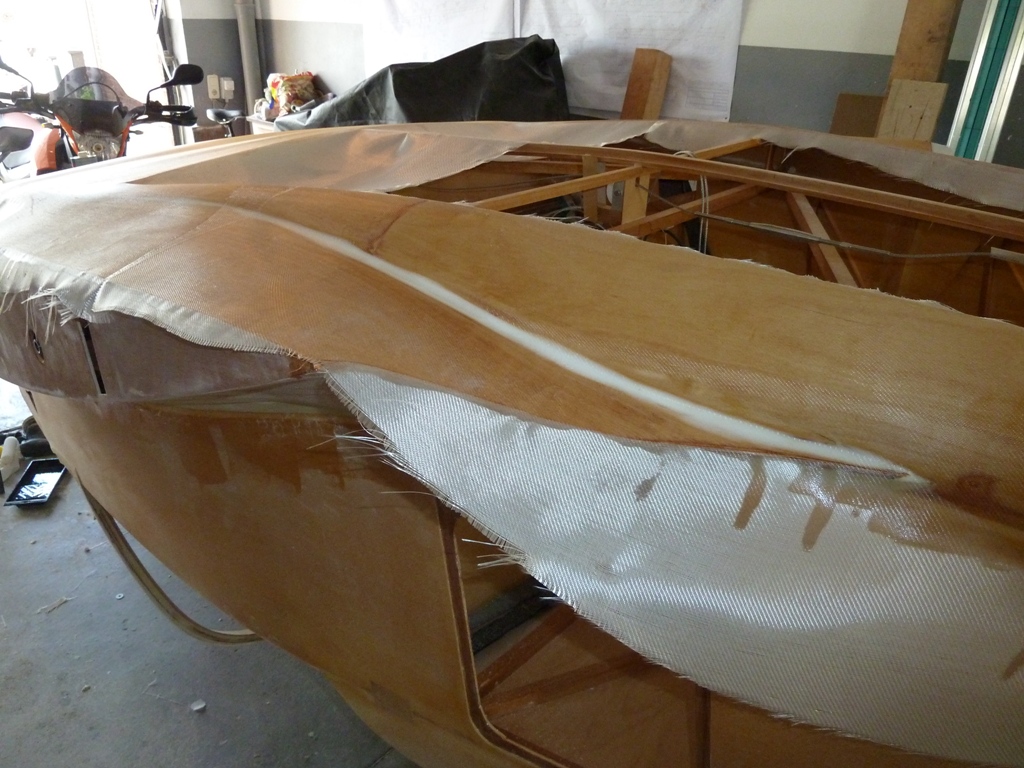

Anschliessend wird alles mit 80gr Matte bezogen. |
Das wiegt zwar ein bischen, aber der Festigkeitszuwachs ist enorm. Jedenfalls glaube ich das. |
|

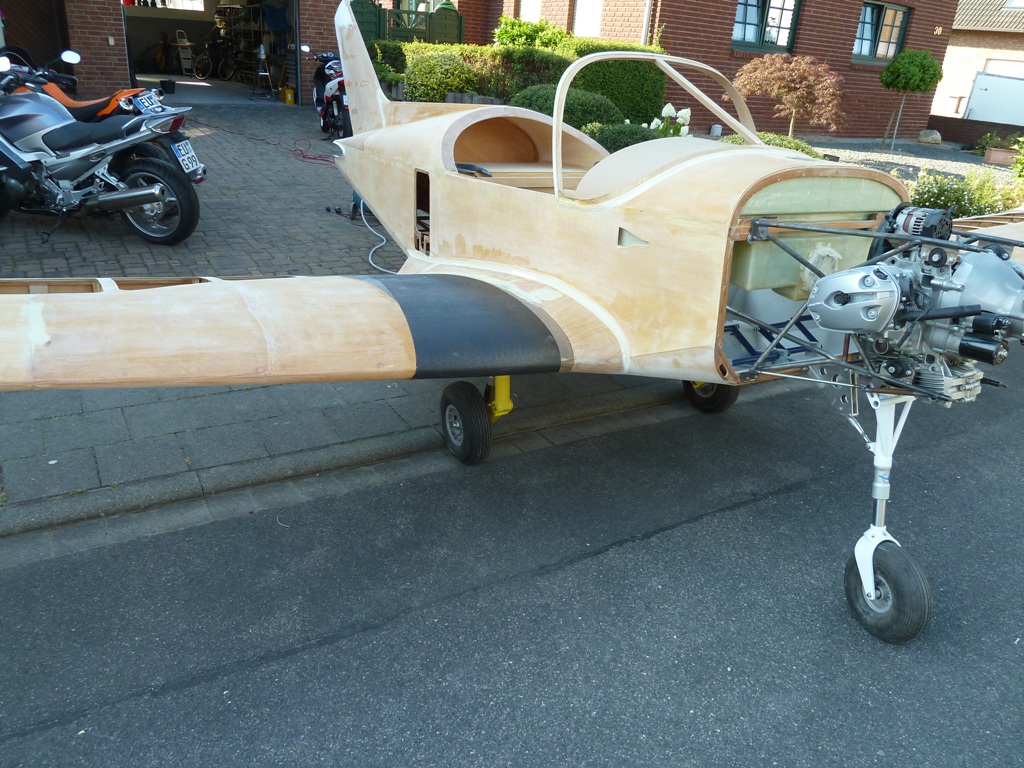

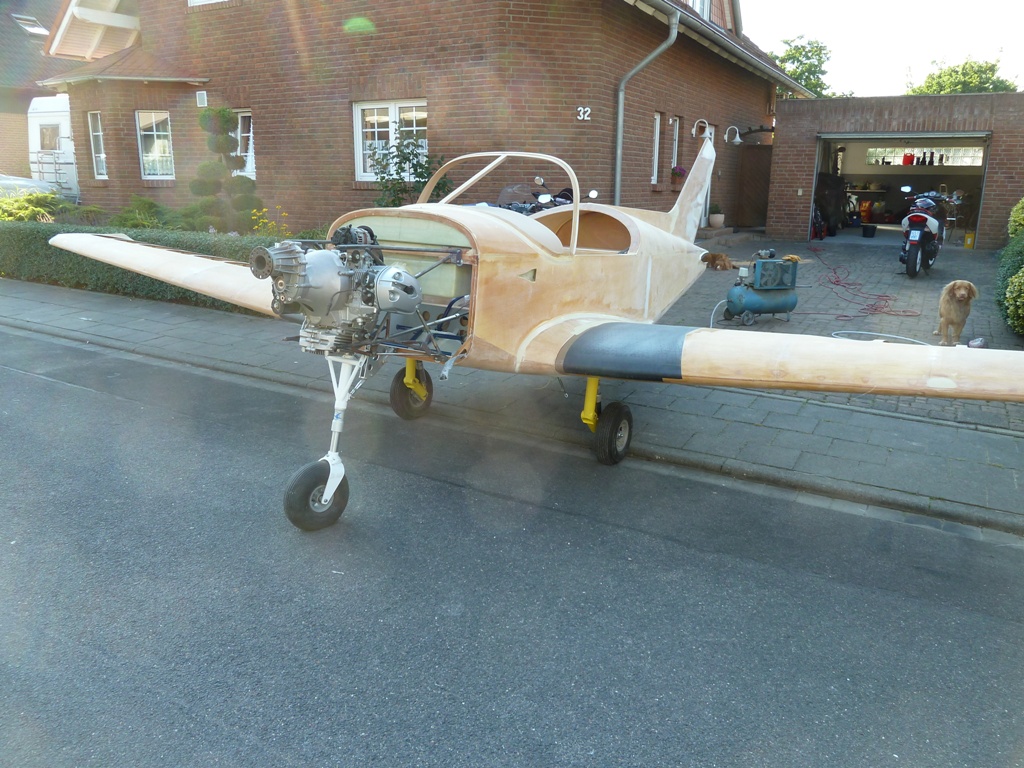

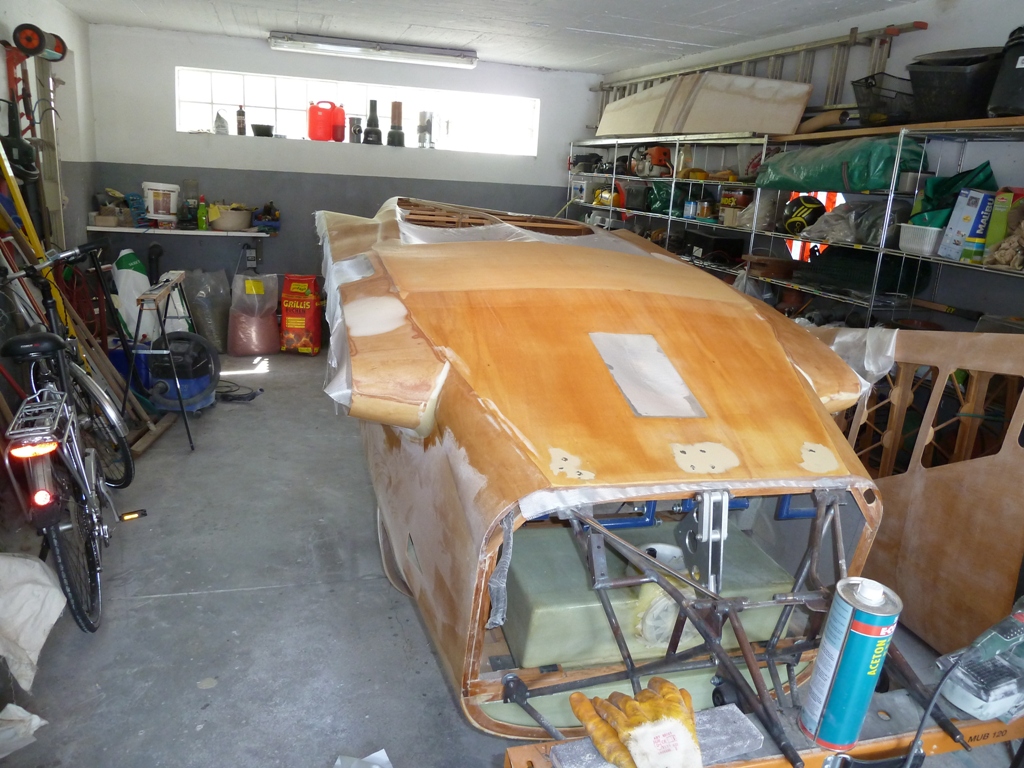

Nachdem nun endlich mal wieder ein Tag mit vernünftigem Wetter ist, habe ich den Vogel mal wieder zusammengebaut und die Flügel angepasst. |
Zu meiner Schande muß ich gestehen das an ein paar Stellen ein Kantenversatz von ca. 2mm war. Ich habe also ein bischen Spachtel aufgetragen und das ganze angepasst. |

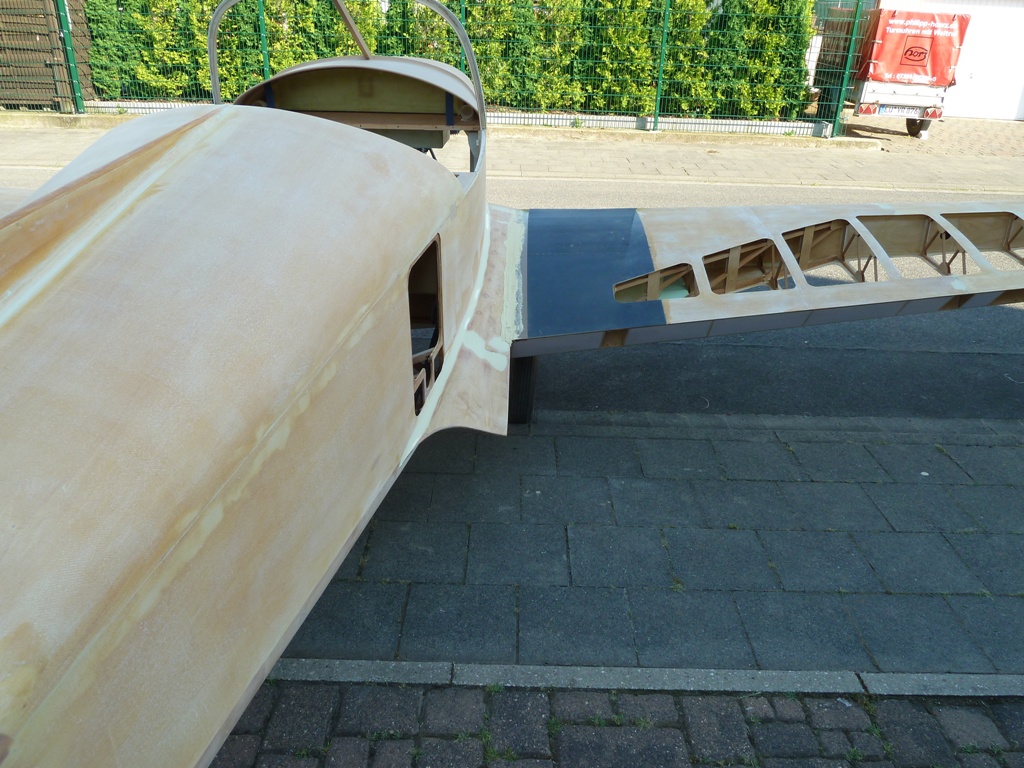

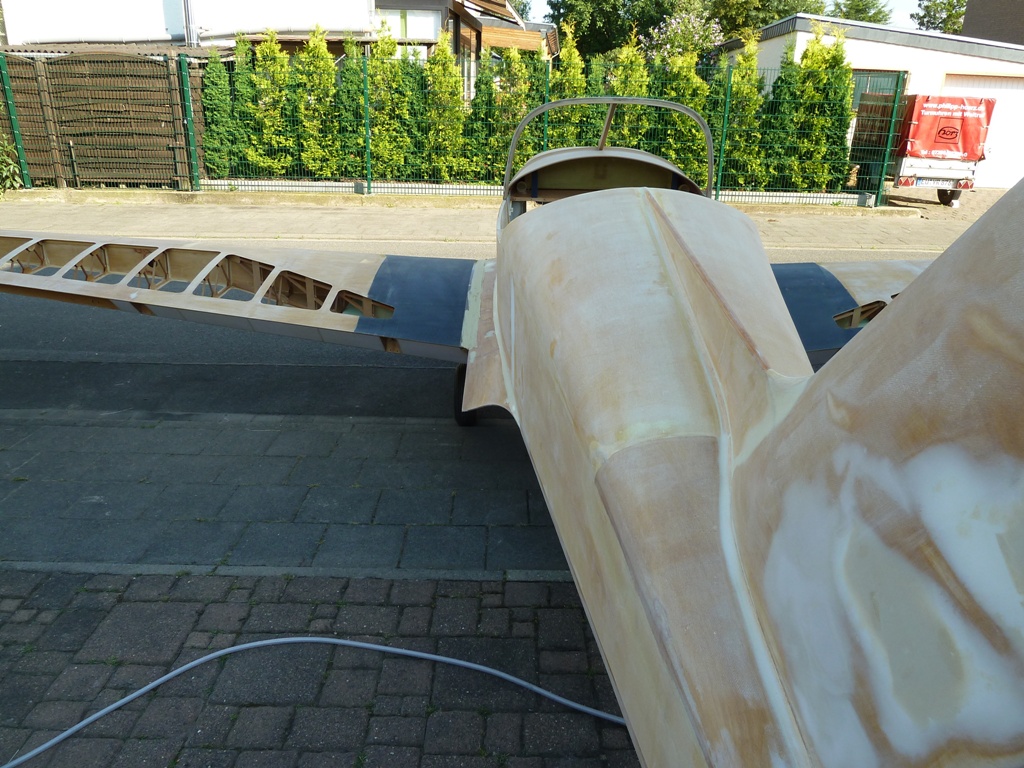

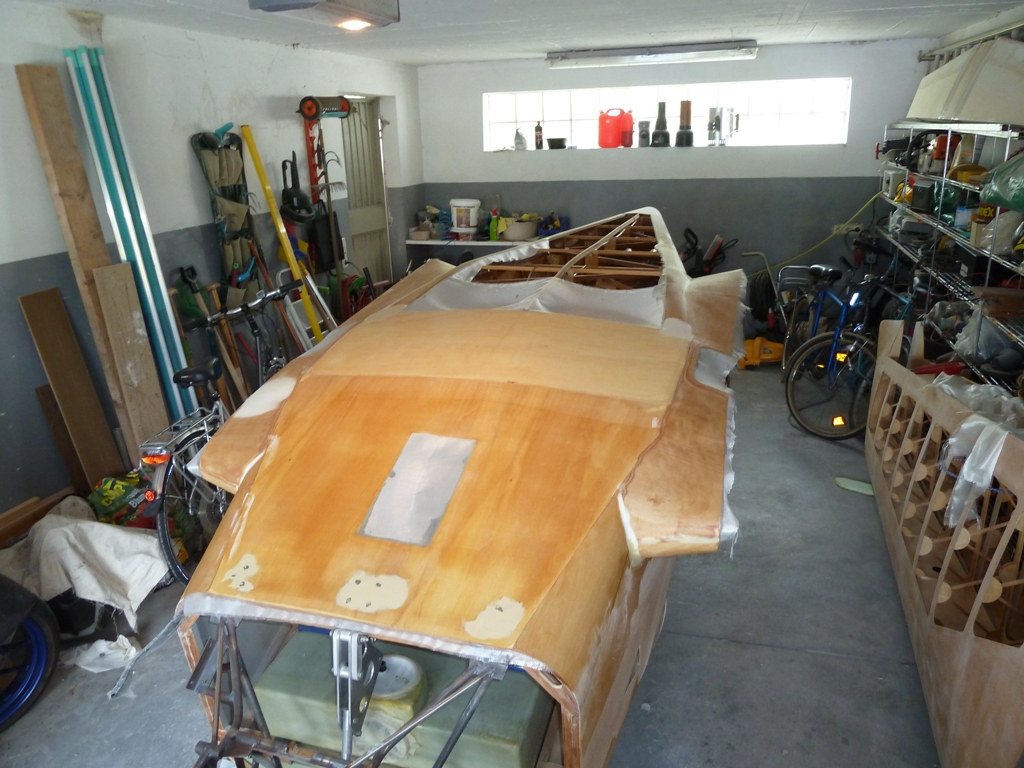

Sieht wieder etwas fertiger aus mit den Flügelansätzen |
Im nächsten Schritt, nicht heute, werden die Schubstangen für die Querruder angepasst. Dann können die Flügel auch bespannt werden. |
|||

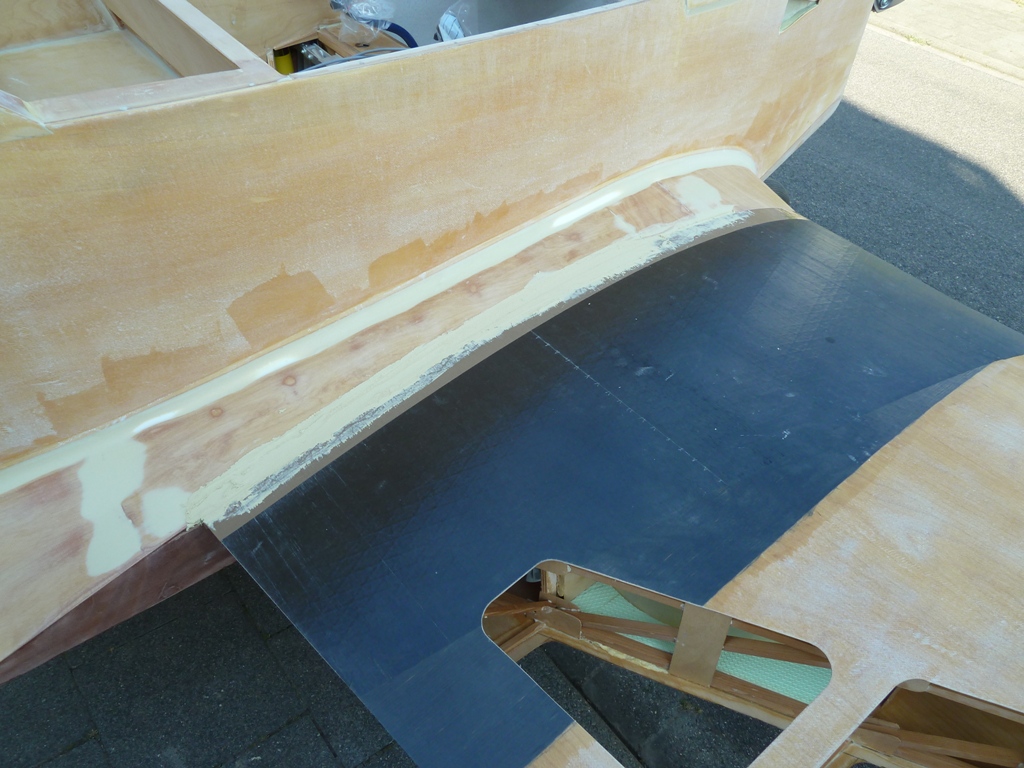

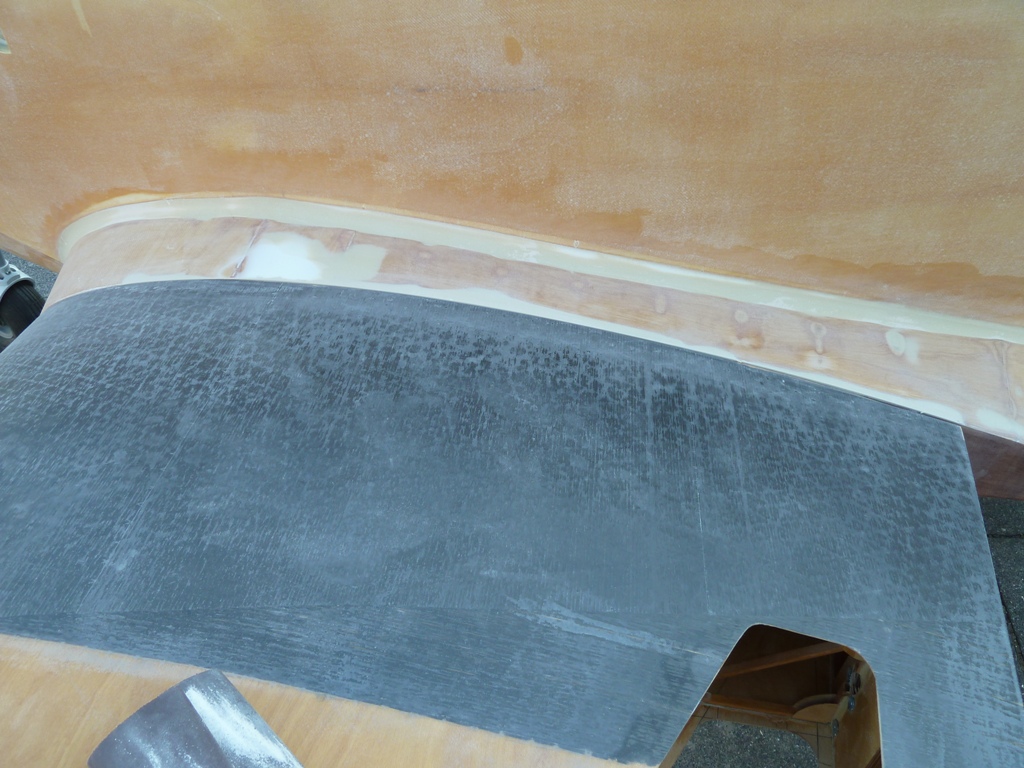

Sieht besser aus. Das leicht angeschliffene Kohlegewebe ist nur zur Verstärkung und hat keinerlei Statische Funktion. |
Weiter gehts mit den Schubstangen. |

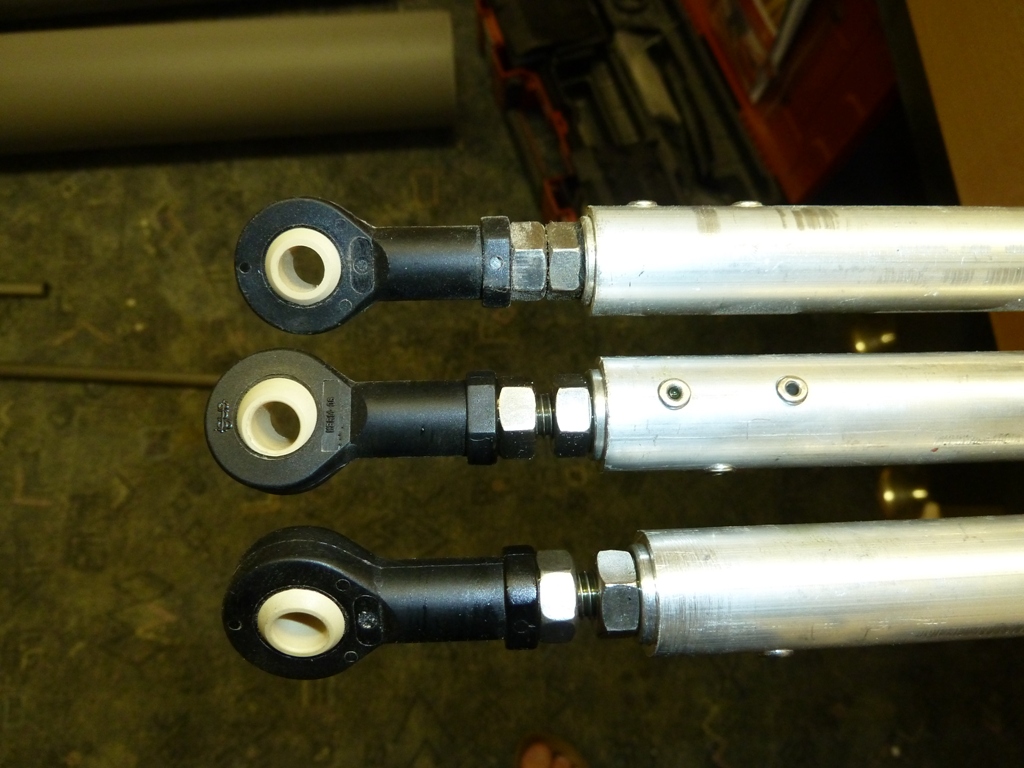

Wie bereits an anderen Stellen, verwende ich Gelenkköpfe der Fa. IGUS. Diese haben eine Kuzzeitfestigkeit von 2100N und Langzeit von 1050N und das bei einem Gewicht von 9gr. Wahrscheinlich reißen eher die Ruder ab wie die Gelenkköpfe. Sie sind zudem vollkommen Wartungsfrei, rosten nicht und brauchen nicht geschmiert zu werden. |

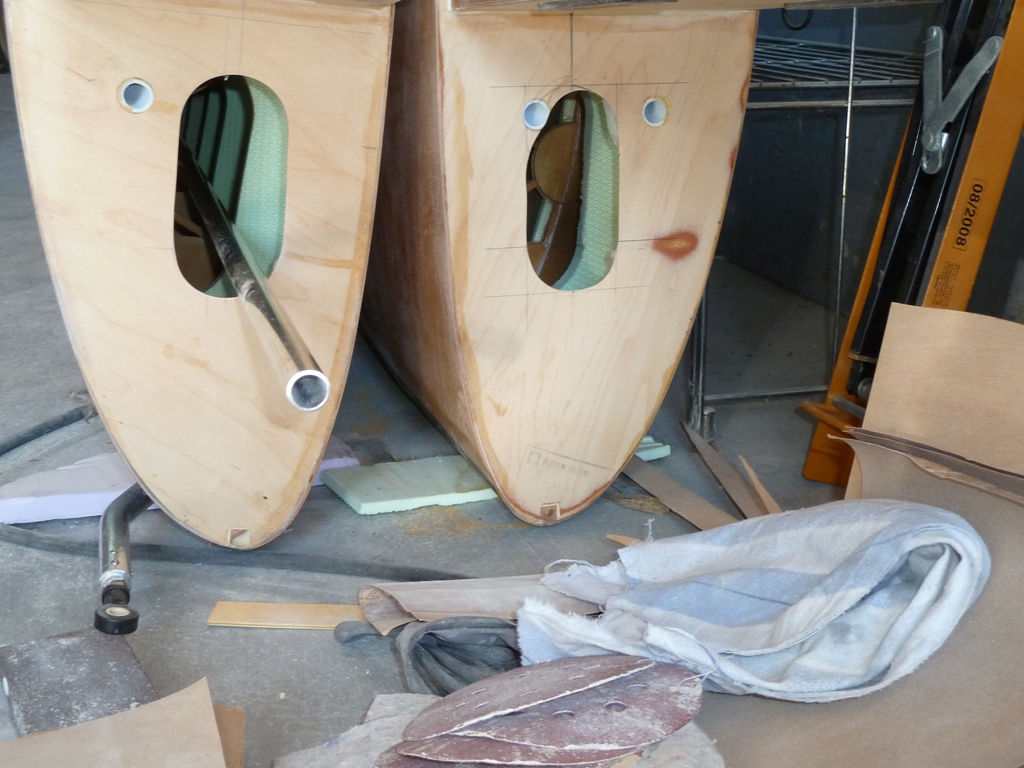

Die Löcher der 1sten Rippe haben so wie im Plan eingezeichnet überhaupt nicht gepasst. Aus disem Grund mußte ich sie entsprechend vergrössern. Da die Kabelleerrohre bereits eingeklebt waren, blieb mir nichts anderes als auf der einen Seite einen kleinen Schlänker einzubauen. |

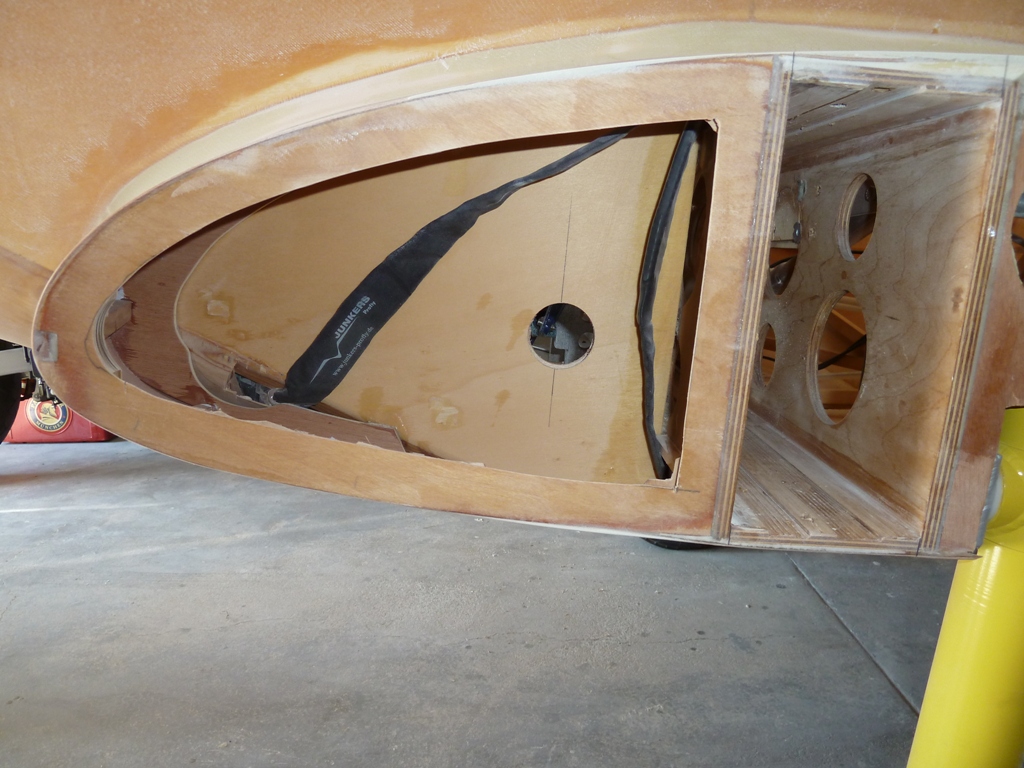

Die erste Rippe am Rumpf habe ich, wie bei der Pioneer ausgeschnitten. So ist auch die Zugänglichkeit zu den Gurten gewährleistet und es spart Gewicht. |

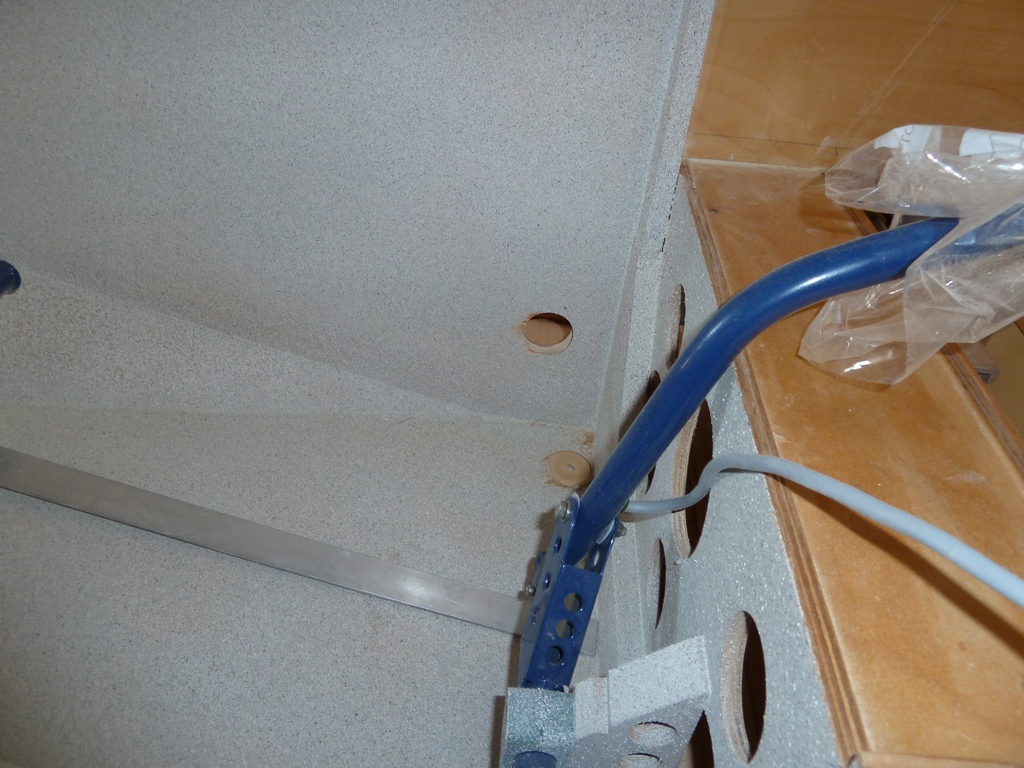

Der Durchbruch in der Zelle, so passt er genau zum Steuergestänge. |
|

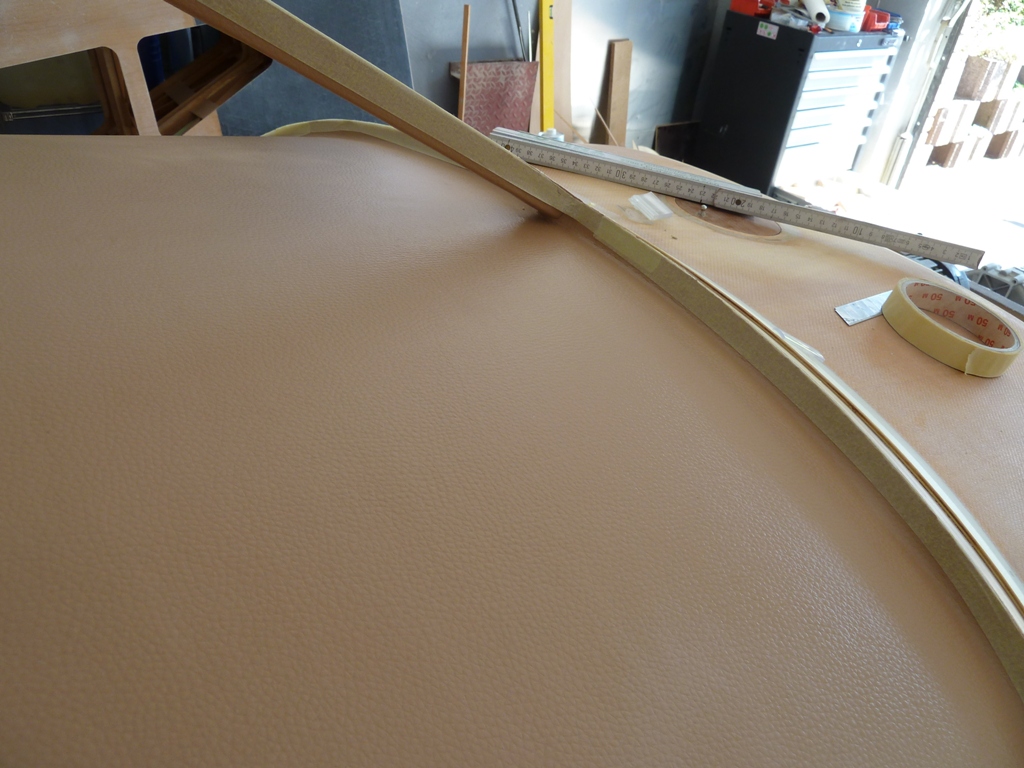

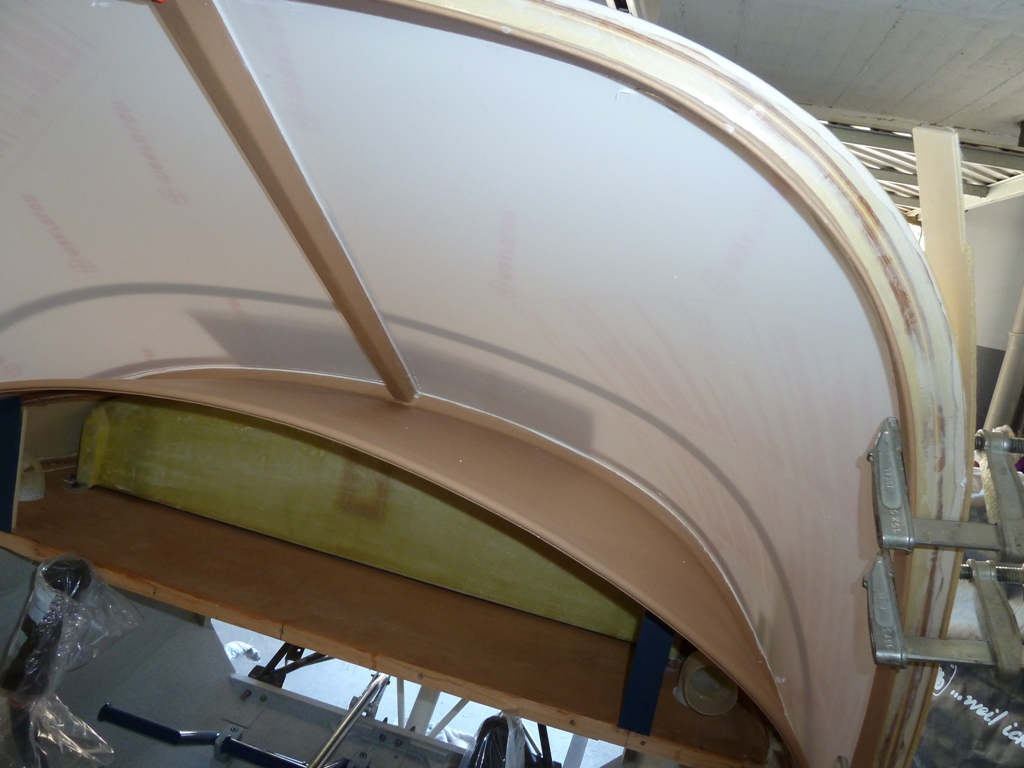

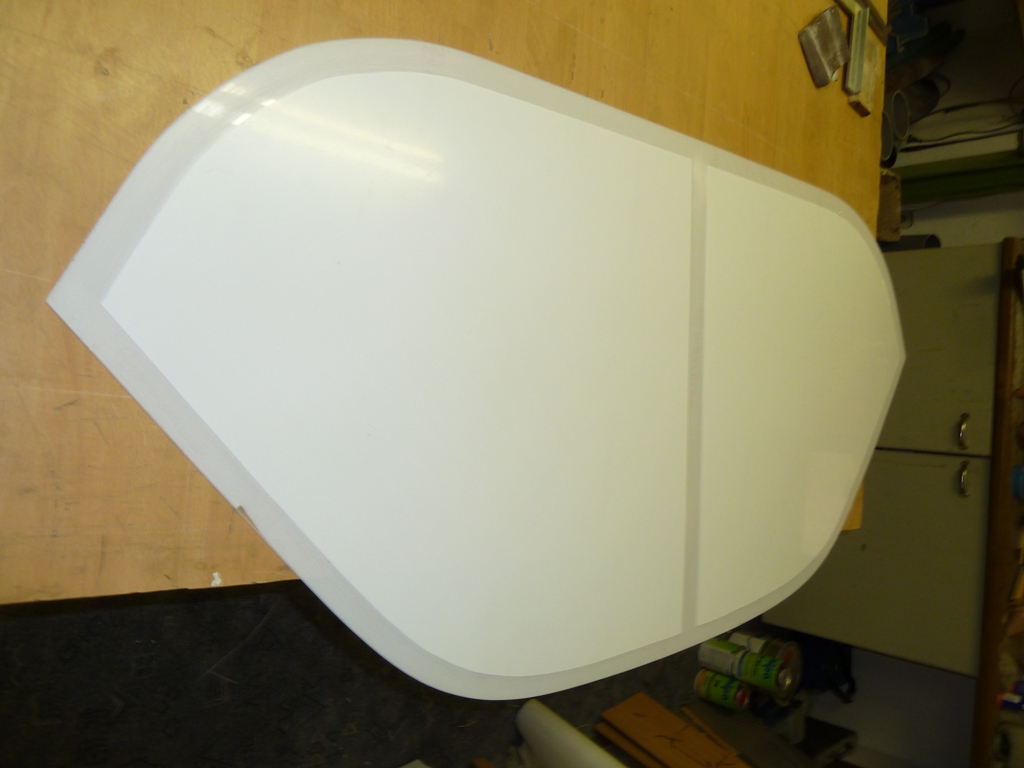

Die Scheibe ist jetzt angepasst und die zu verklebenden Ränder freigelegt. |

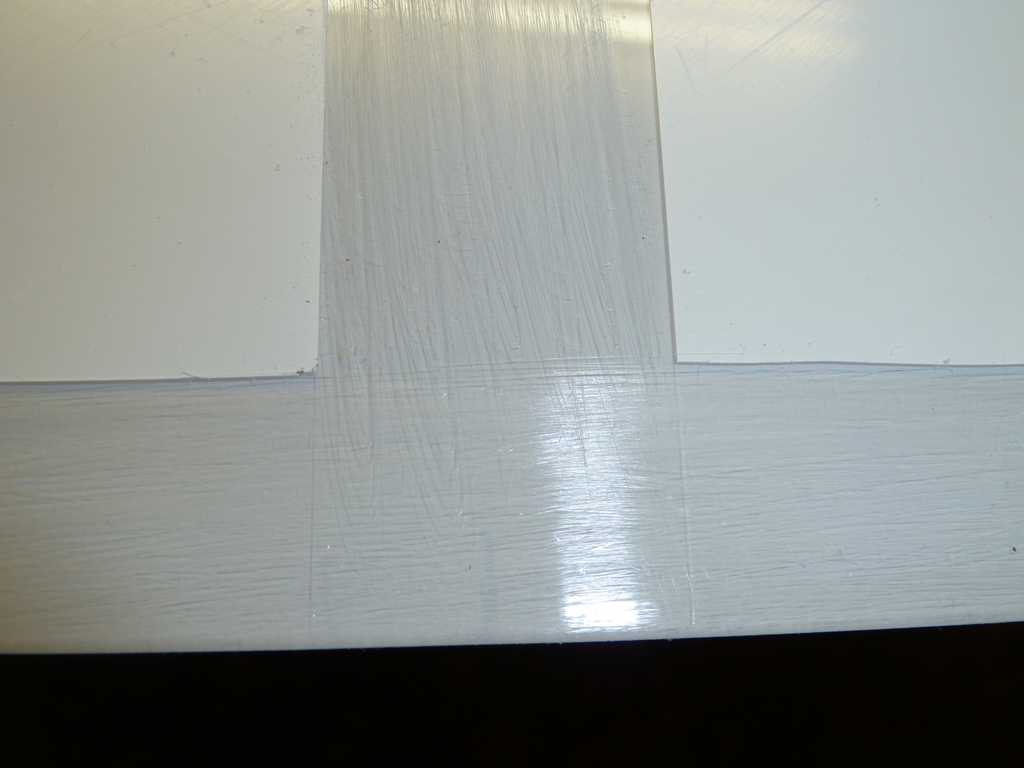

Die zu verklebende Fläche ist angeraut |
Die Kanten abgeklebt (Hat sich nachher immer wieder gelöst das Sch... Zeug.) |

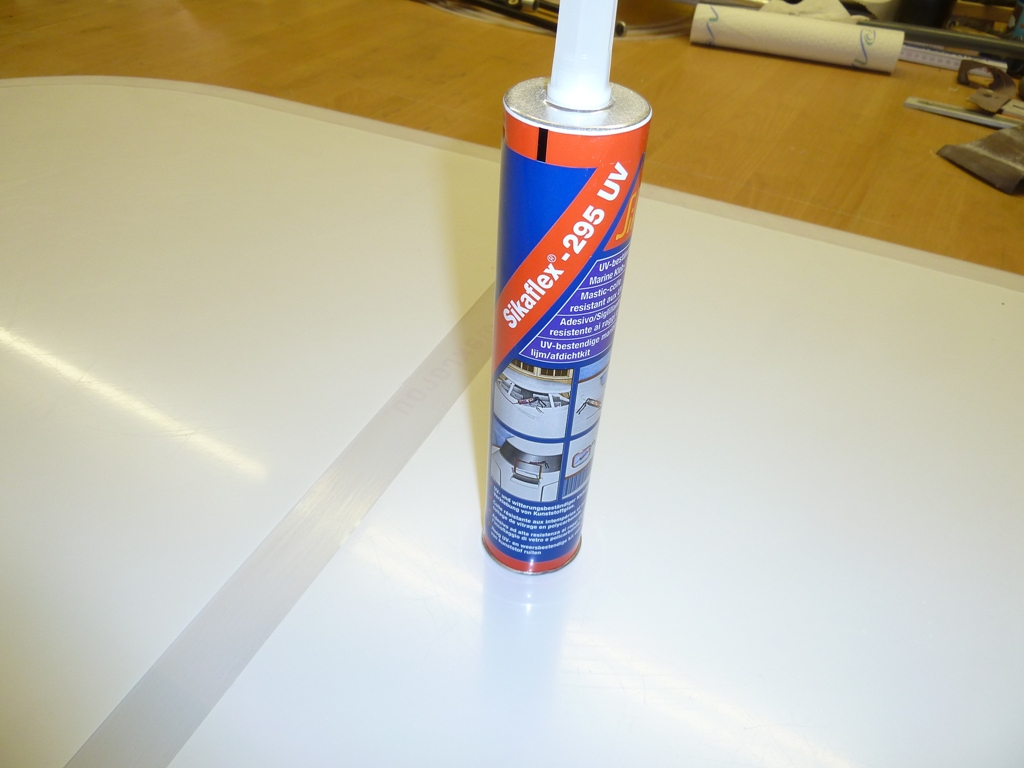

Verklebt wird mit Sikaflex 295UV |

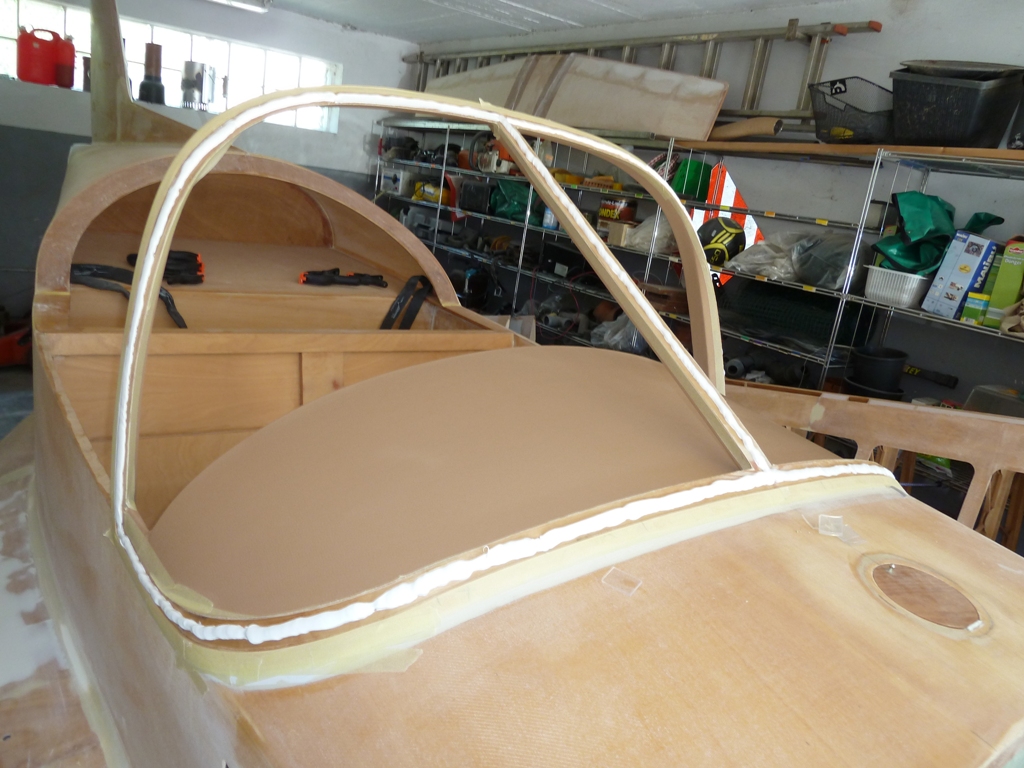

Das Silikon ist aufgetragen. |

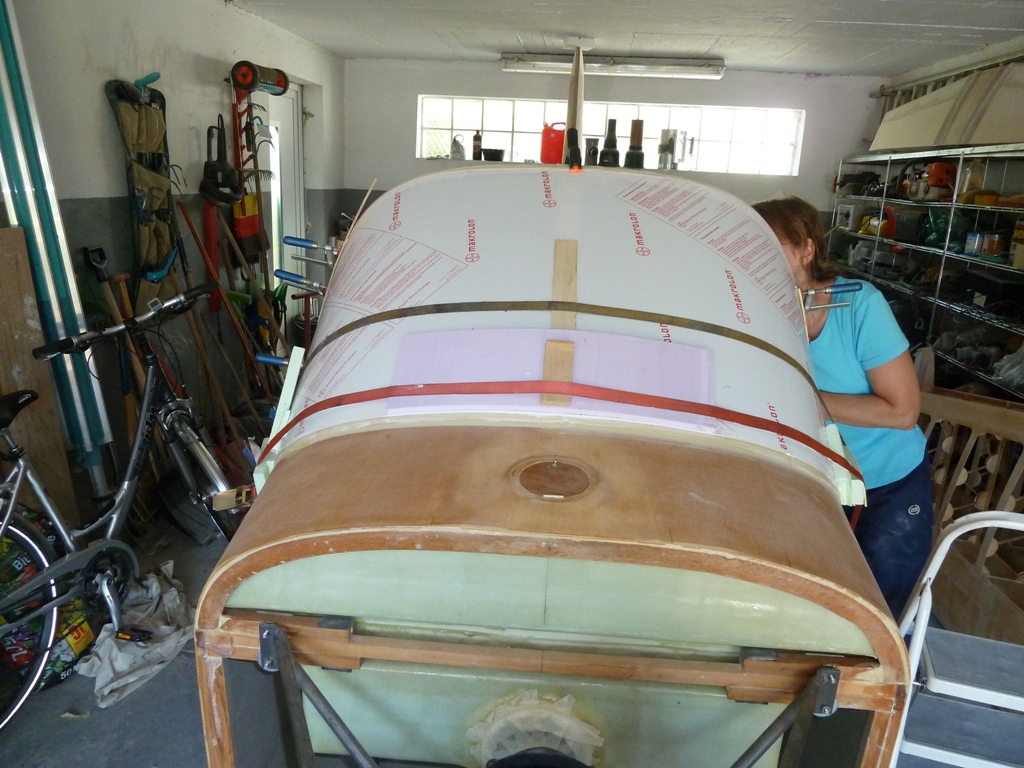

Die Scheibe eingesetzt und fixiert. |
Meine Frau beim entfernen einiger Silikonreste. Im großen und ganzen hat es ganz gut geklappt. |
