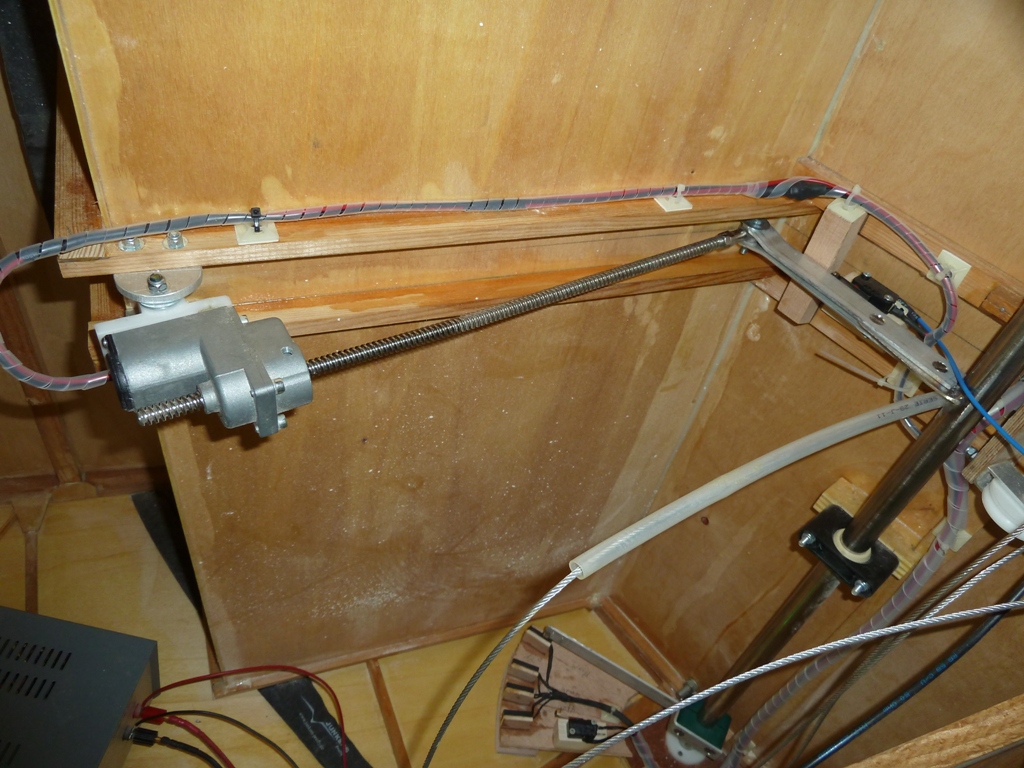

.jpg "eigbau(673).jpg 1024x768 394 KB") Oben habe ich noch einen Anschlag eingebaut. Auch wenn die Endschalter mal versagen sollten ist hier definitiv Schluß. |

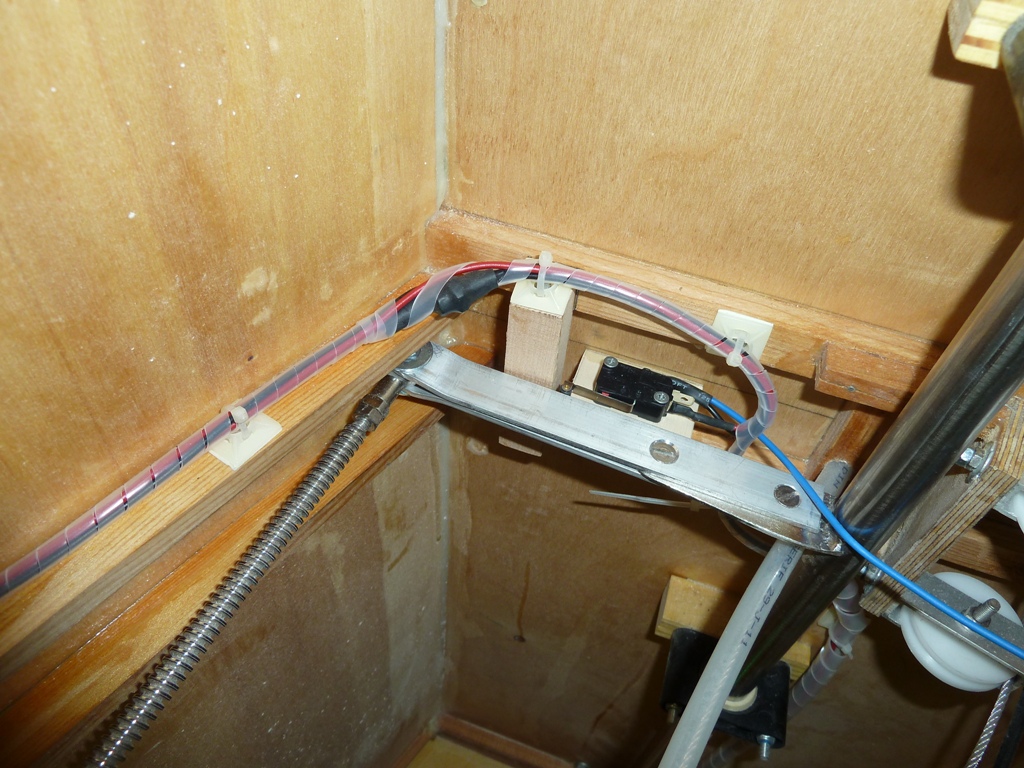

.jpg "eigbau(674).jpg 1024x768 341 KB") Hier nochmal im Detail. Das Dicke im Kabel ist eine Diode die ich für die Endschalterschaltung (eigenartiges Wort) brauche. Den Hebel habe ich nochmal verlängert. Das macht das ganze etwas langsamer. |

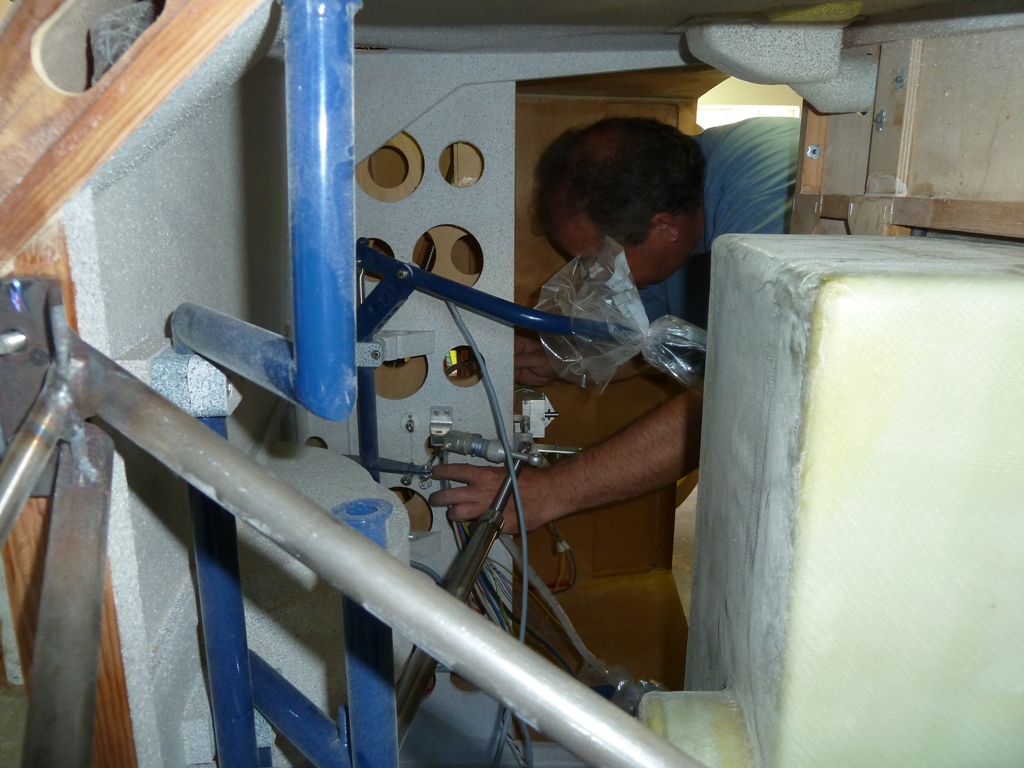

.jpg "eigbau(675).jpg 1024x768 365 KB") Nach dieser Fummelei alle Kabel vernünftig nach vorne zu bringen und mit Spiralschlauch einzuwickeln habe ich wieder "Rücken". |

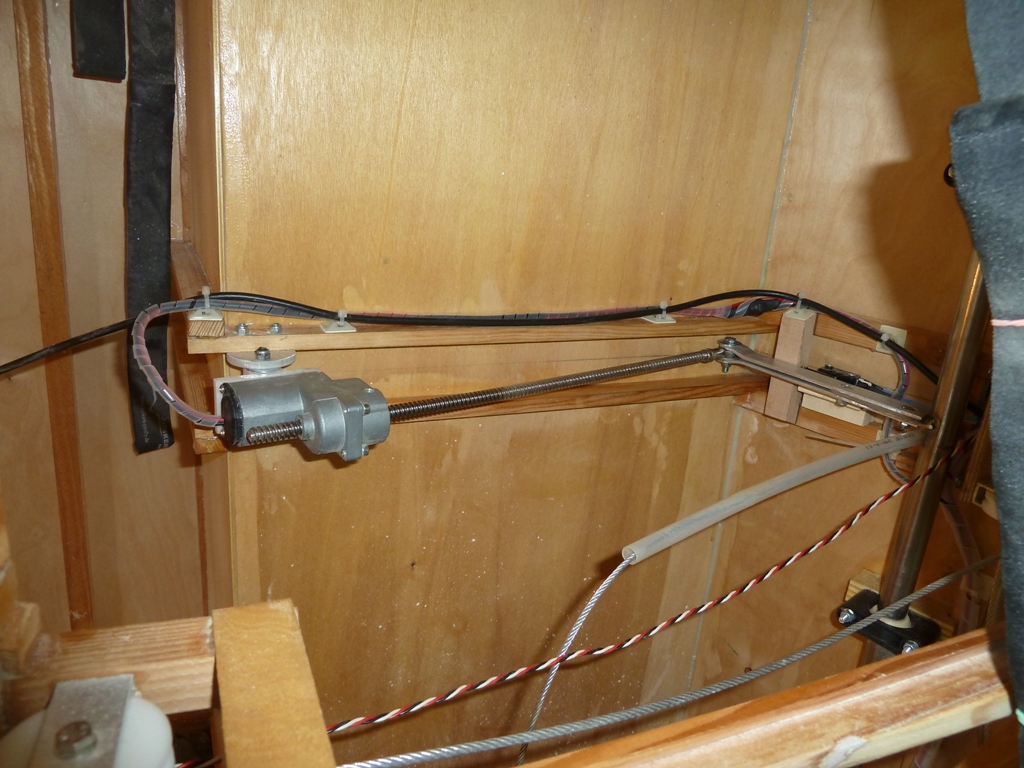

.jpg "eigbau(676).jpg 1024x768 372 KB") Das schwarze Kabel das sich dazu gesellt, ist von der Antenne. |
.jpg "eigbau(677).jpg 1024x768 325 KB") Da ich mir bei der Anordnung der Endschalter für's Bugrad noch nicht so ganz einig bin fang ich ein paar andere Baustellen an. Hier wird das Seitenruder gefüllert um es für's Lackieren vorzubereiten. |

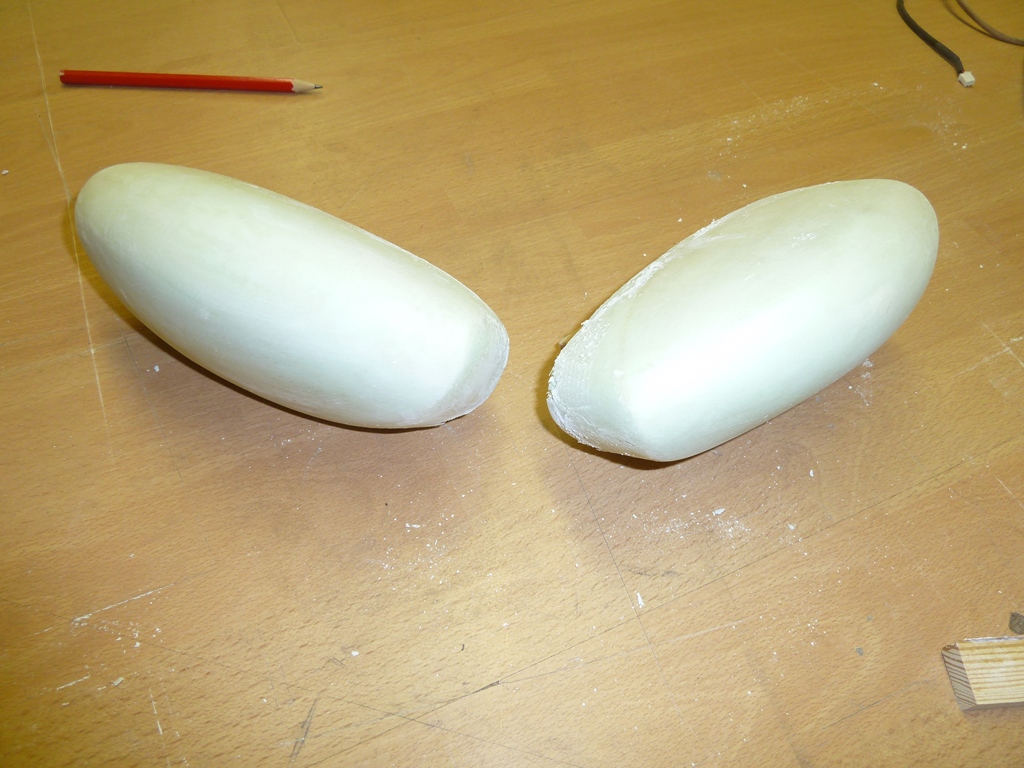

.jpg "eigbau(678).jpg 1024x768 313 KB") Für die Randbögen brauche ich auch noch ein paar Scheiben. Die ausgeschnittenen Ecken der Randbögen habe ich etwas verlängert. |

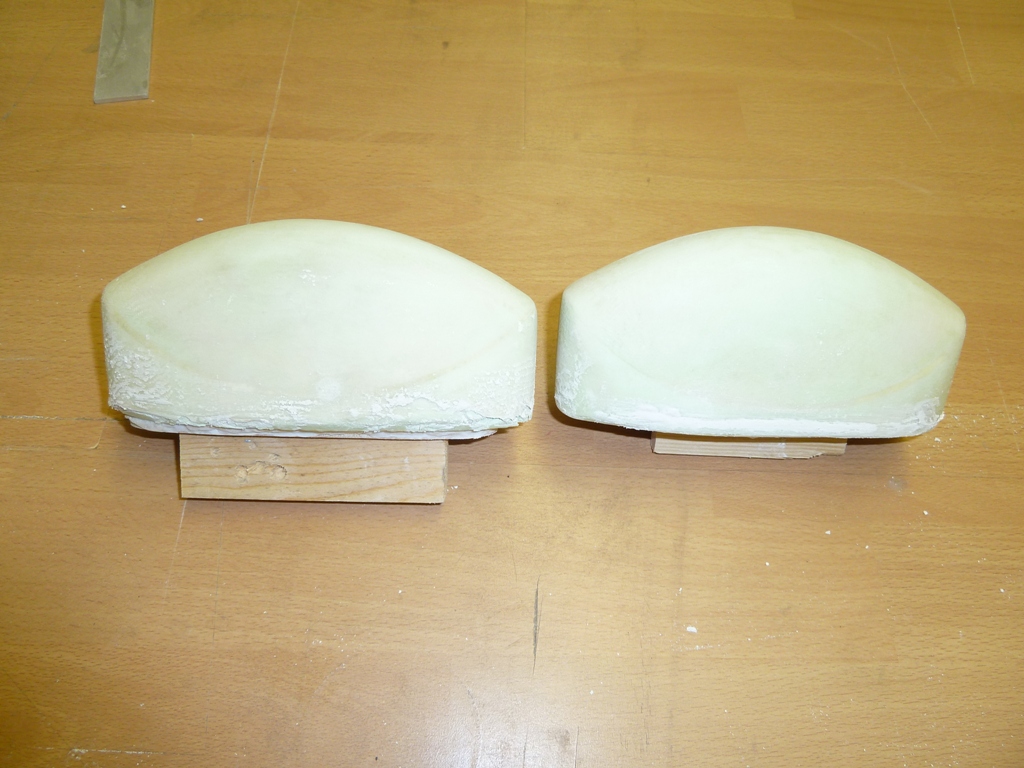

.jpg "eigbau(679).jpg 1024x768 333 KB") und einen Griff angeklebt. |

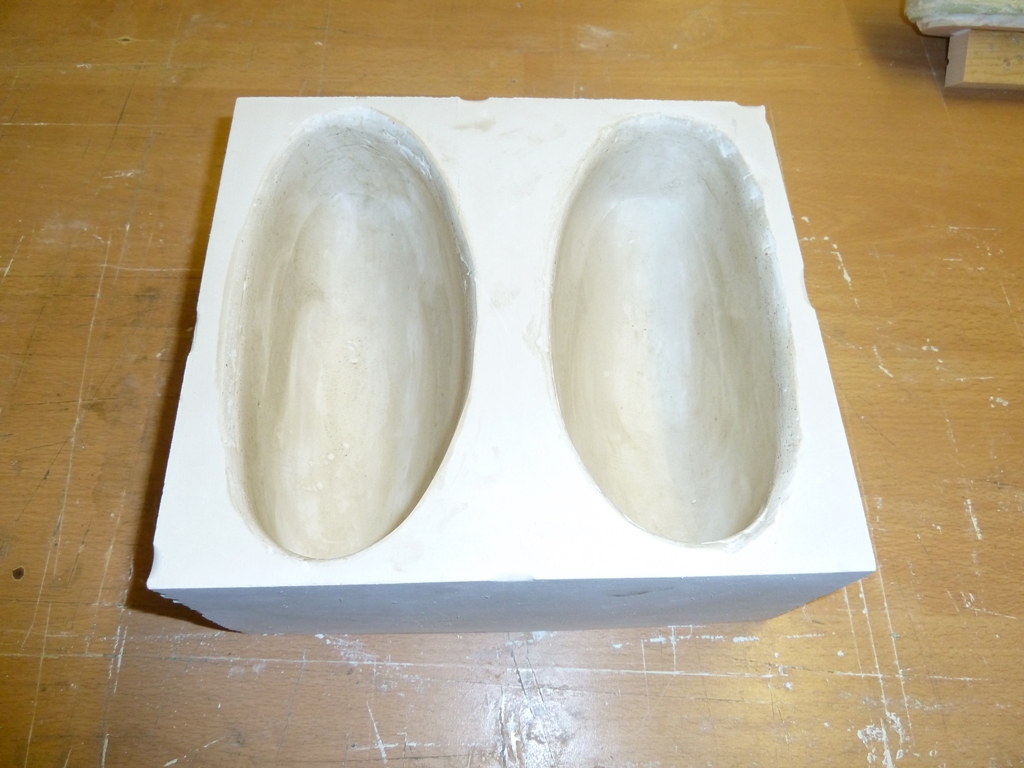

.jpg "eigbau(680).jpg 1024x768 384 KB") Dann habe ich eine Negativform aus Gips hergestellt.(Deshalb die Griffe) |
.jpg "eigbau(681).jpg 1024x768 385 KB") Anleitungen wie man Tief zieht gibts im Netz. Der ein oder andere Modellbauer kennt das vielleicht schon vom Kabinenhauben machen. |

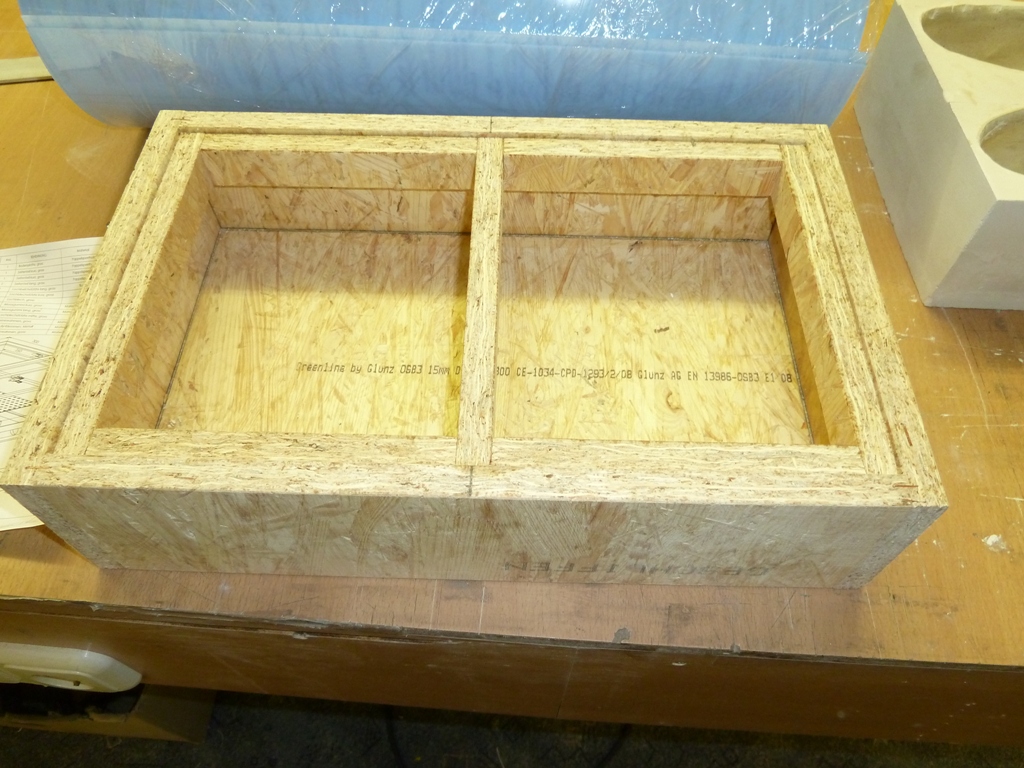

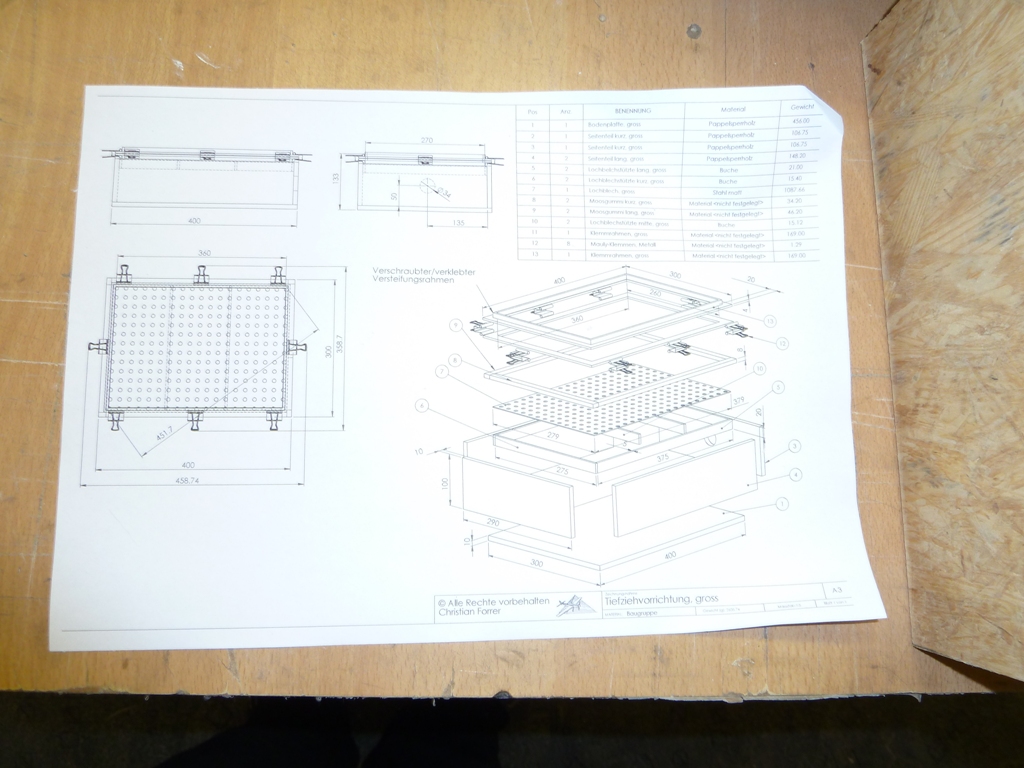

.jpg "eigbau(682).jpg 1024x768 389 KB") Das wird die Tiefziehbox. |

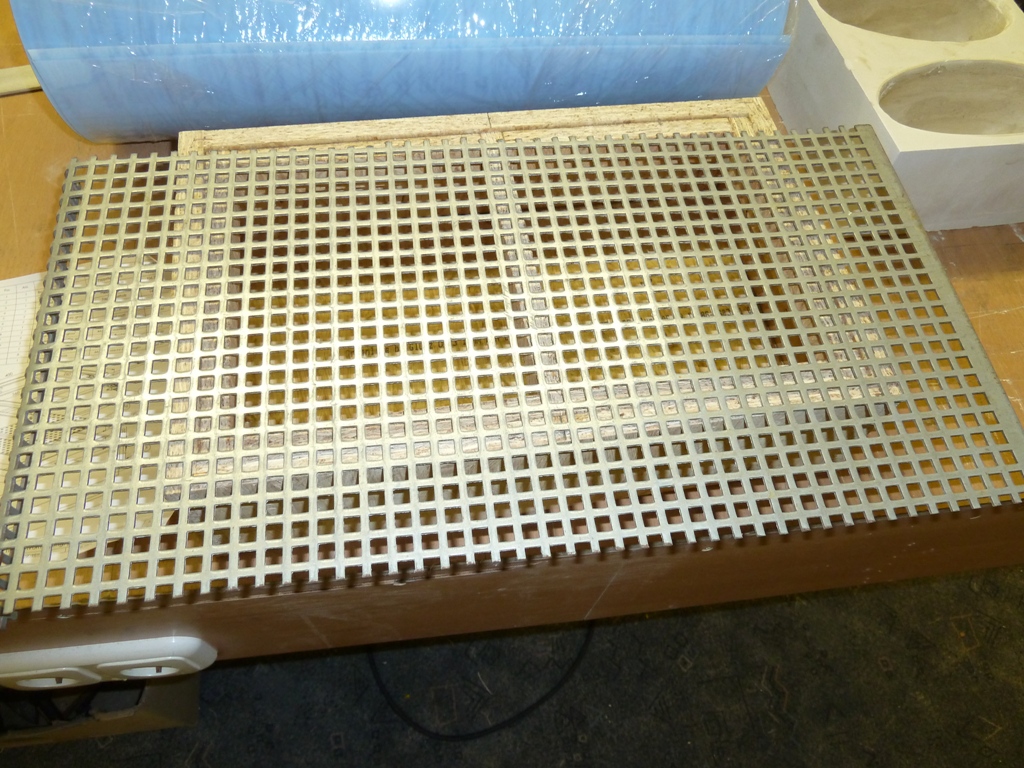

.jpg "eigbau(683).jpg 1024x768 444 KB") Die Abdeckung aus Lochblech. |

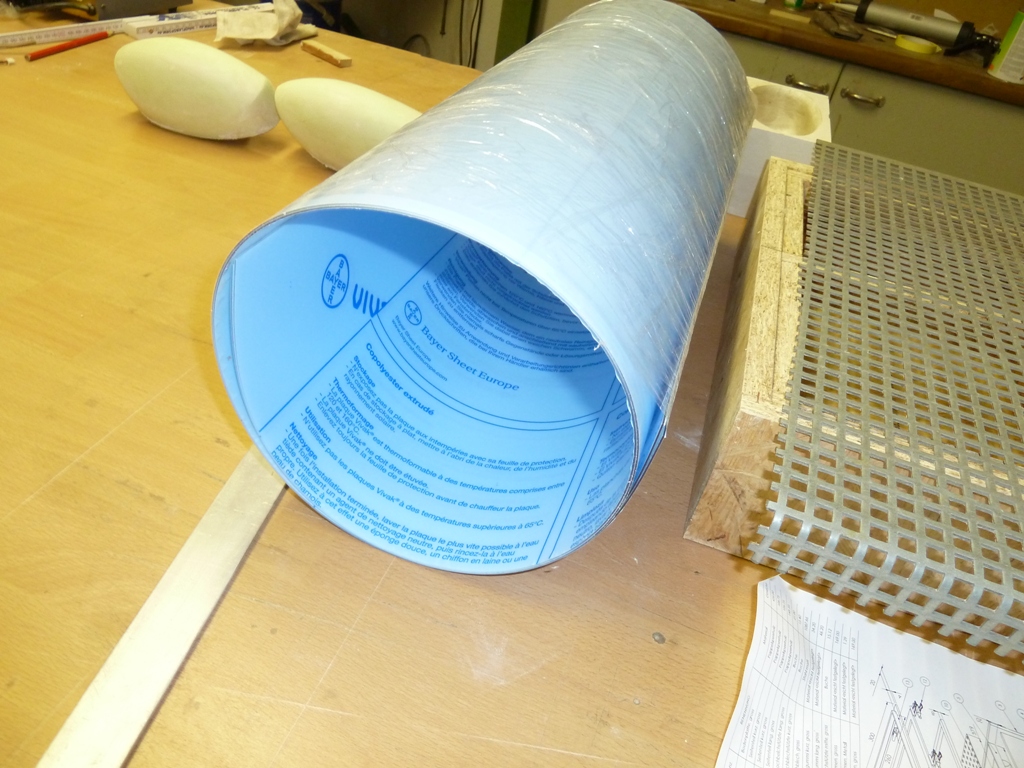

.jpg "eigbau(684).jpg 1024x768 392 KB") Vivak, soll das beste Material zum Tiefziehen sein. Ich habe mal verschiedene Dicken geordert. |

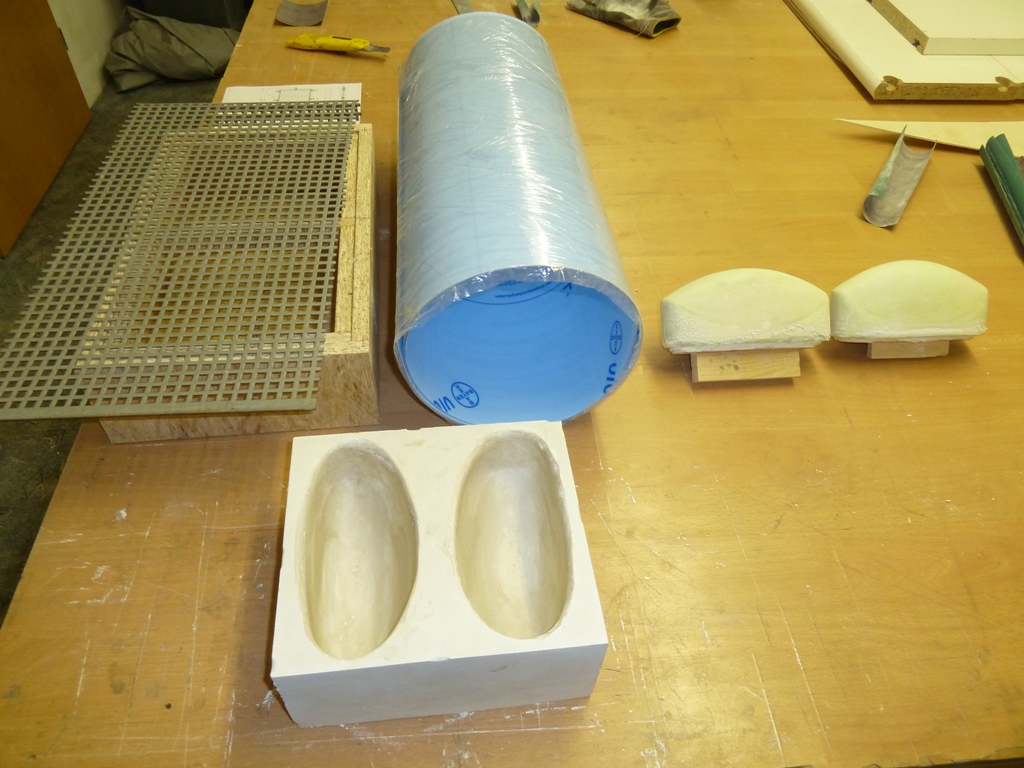

.jpg "eigbau(685).jpg 1024x768 442 KB") Jetzt kann es los gehen. |

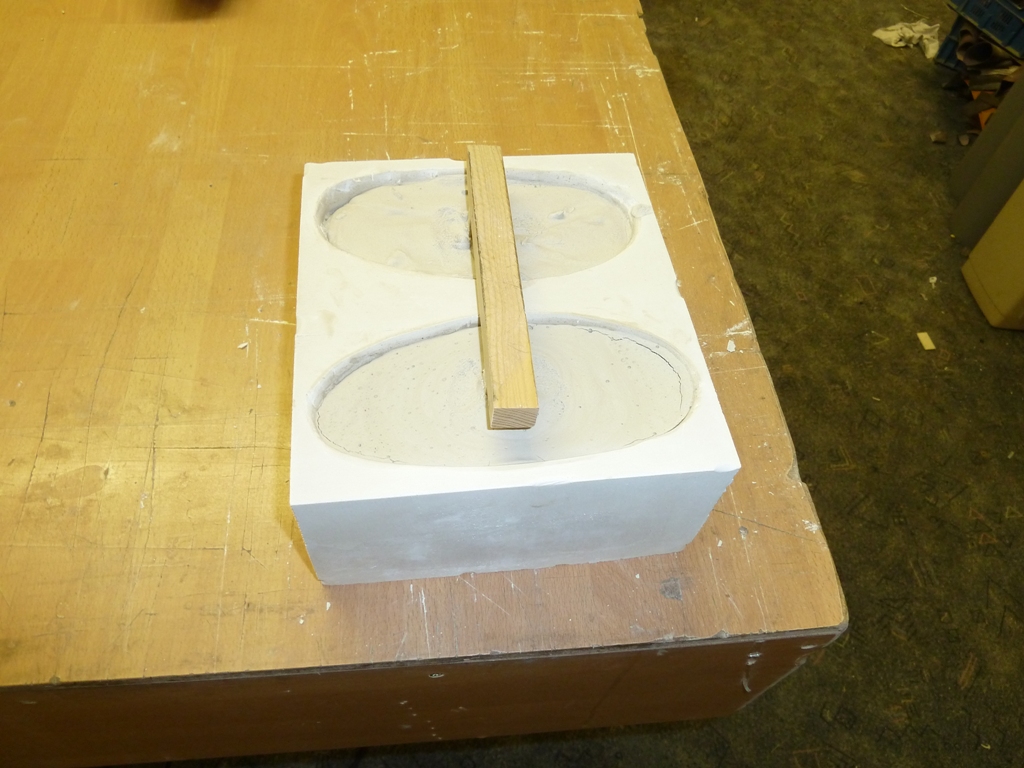

.jpg "eigbau(686).jpg 1024x768 405 KB") Erstmal Positivformen bauen. Meist muß man mehrere Tage warten bis sie trocken sind. |

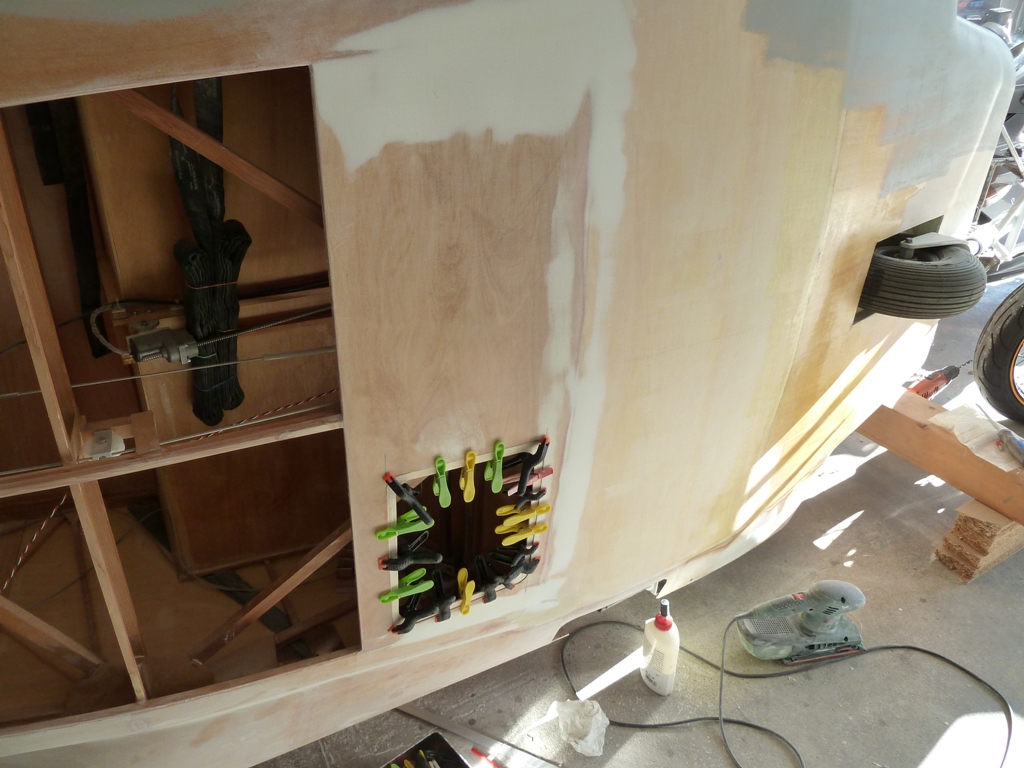

.jpg "eigbau(687).jpg 1024x768 338 KB") Da ich festgestellt habe, dass ich an an die ganzen Einbauten später nicht mehr ran komme, wurde der Boden mit 1mm Flugzeugsperrholz ein Stück nach hinten verlängert und eine Wartungsöffnung eingebaut. |

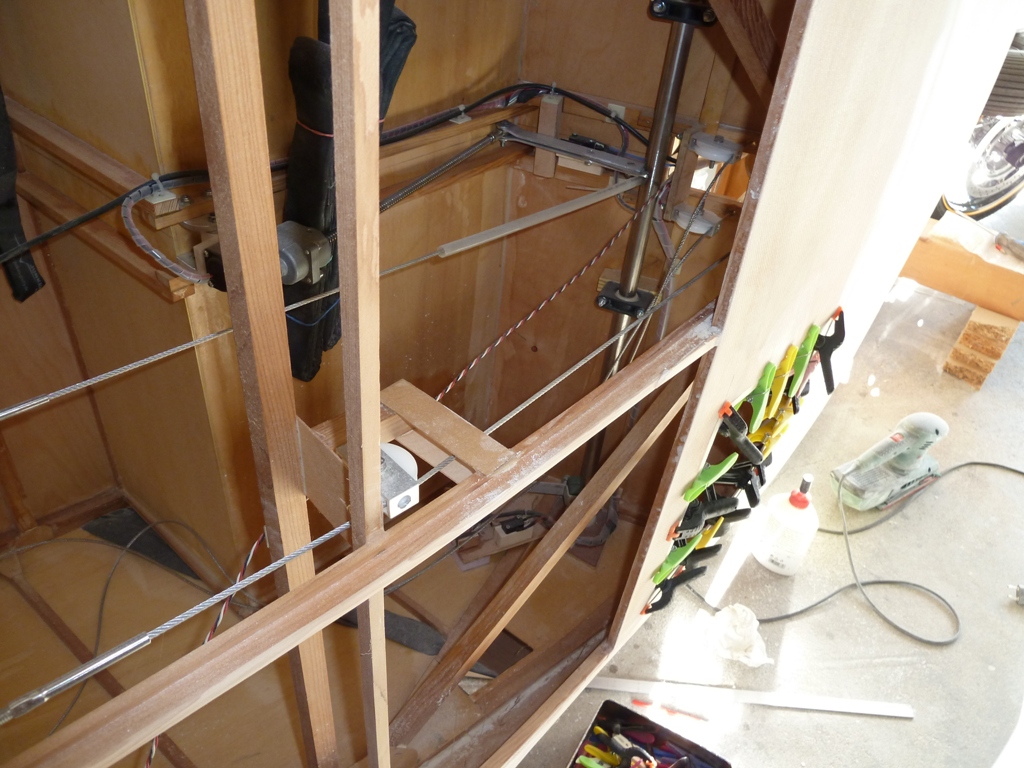

.jpg "eigbau(688).jpg 1024x768 377 KB") Ich habe keine Lust später die Bespannung aufzuschneiden weil irgendetwas nicht richtig funktioniert. |

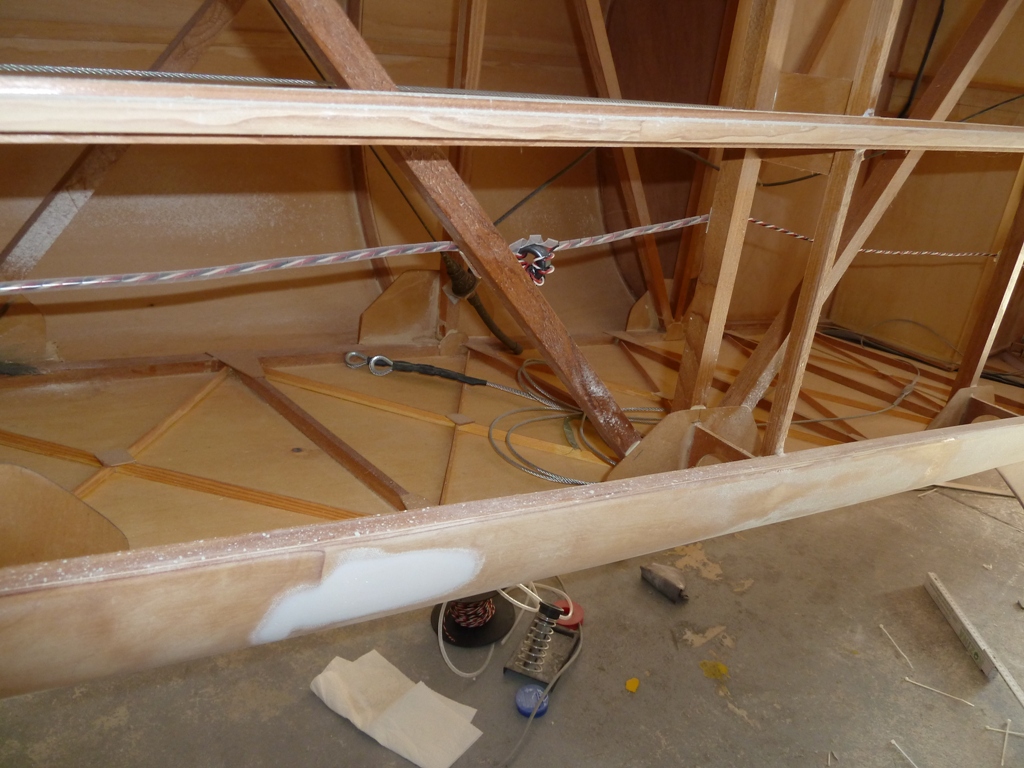

.jpg "eigbau(689).jpg 1024x768 352 KB") Das Trimmservokabel mit Ferritring zur Entstörung. |

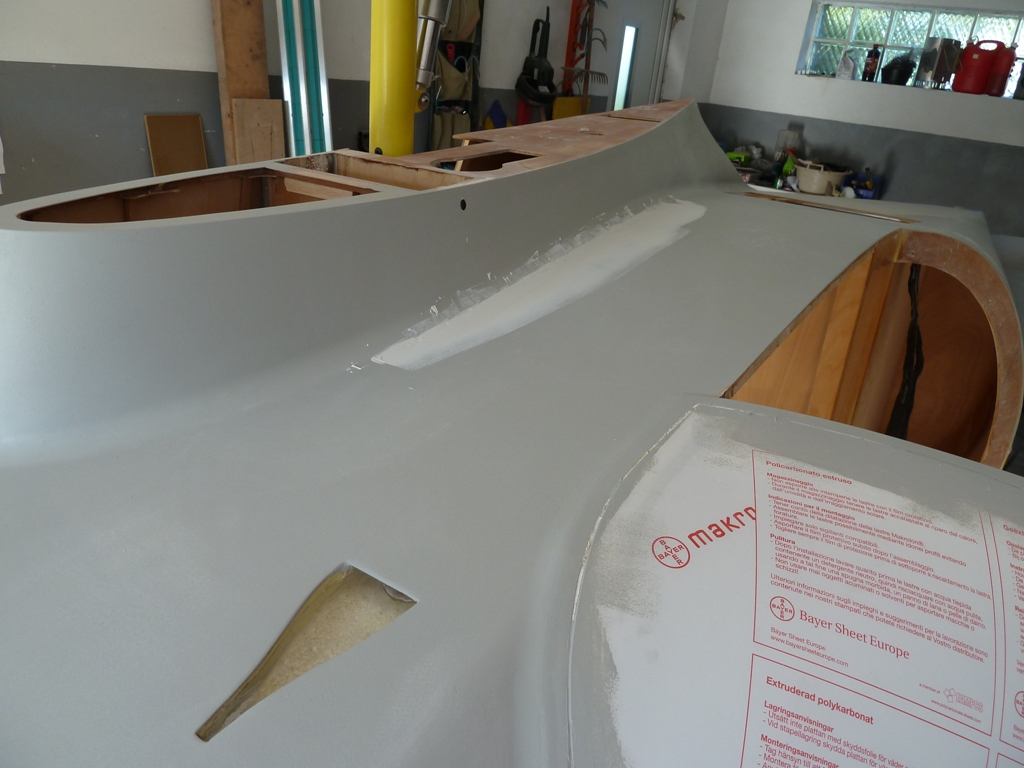

.jpg "eigbau(690).jpg 1024x768 374 KB") Nach der Grundierung werden kleine Unebenheiten sichtbar die beigespachtelt werden müssen. |

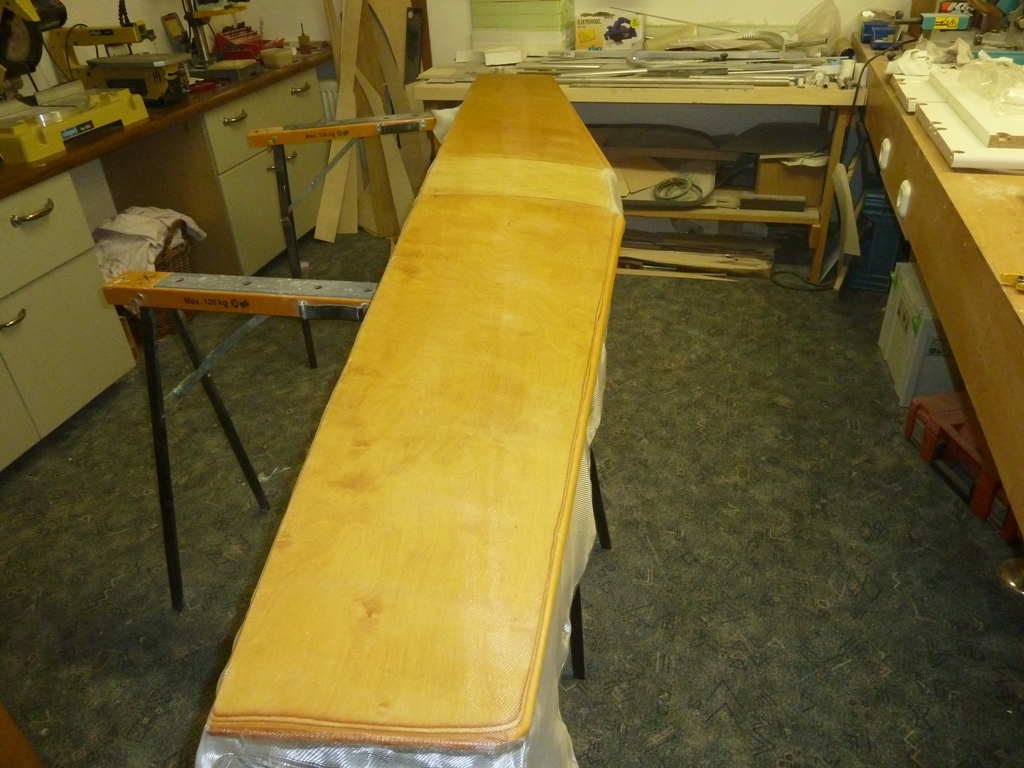

.jpg "eigbau(691).jpg 1024x768 355 KB") Das letzte mit Matte zu belegendes Teil. |

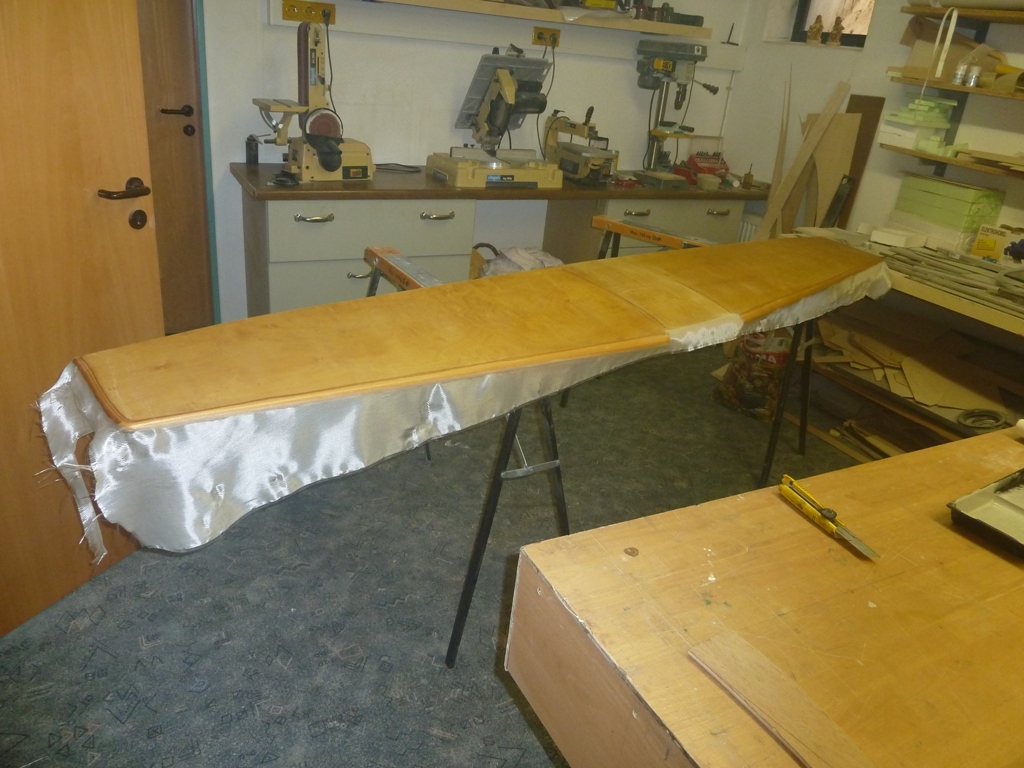

.jpg "eigbau(692).jpg 1024x768 355 KB") Nach dem trocknen, besäumen, schleifen und grundieren gehen dann die ersten Teile zu Lackierer. |

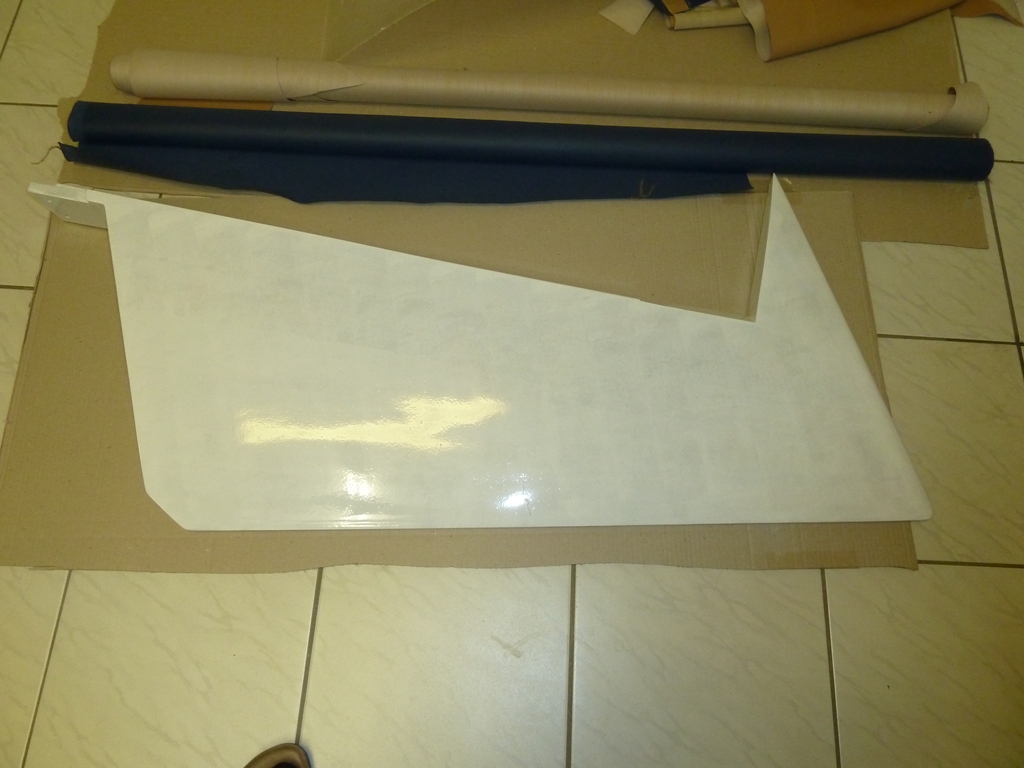

.jpg "eigbau(693).jpg 1024x768 270 KB") Mein Versuch, gemäß der Anleitung aus "Flugzeuge selber bauen" von Goldbrunner, das Seitenruder mit der Vliesrolle zu lackieren. So ein Sch...., das soll der Autor ruhig an seinem Flieger machen, meiner geht zu Lackierer. |

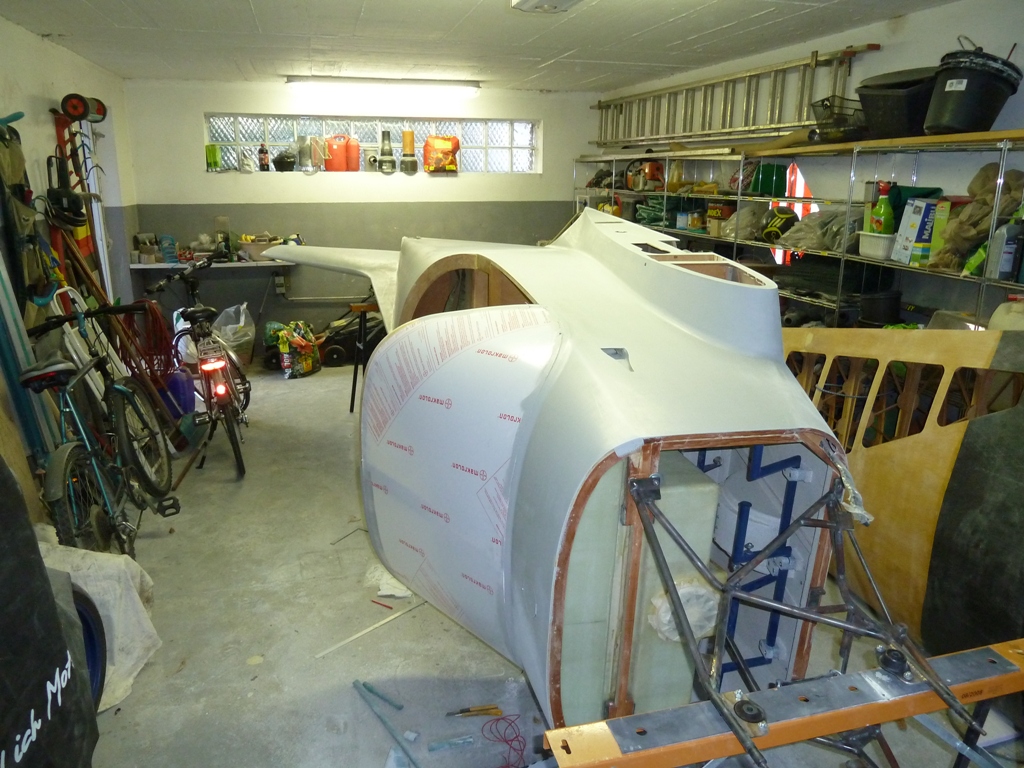

.jpg "eigbau(694).jpg 1024x768 414 KB") Jetzt ist der komplette Rumpf grau. Man sieht jetzt sehr gut wo geschliffen oder gespachtel werden muß. |
.jpg "eigbau(695).jpg 1024x768 370 KB") Wie zu erkennen ist wird die graue Grundierung fast komplett wieder abgeschliffen. |

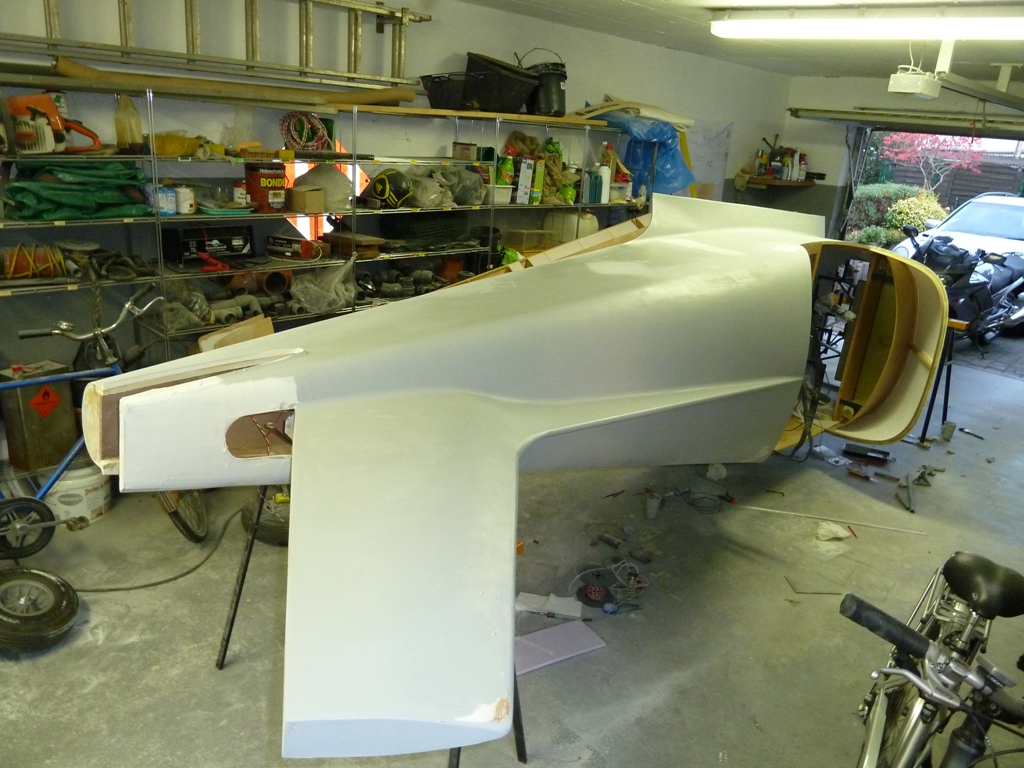

.jpg "eigbau(696).jpg 1024x768 395 KB") Sie dient nur zum Auffüllen kleinerer Unebenheiten und zum sichtbar machen. Anschließend kommt ein weißer Füller, der als Lackiergrundlage dient drauf. |

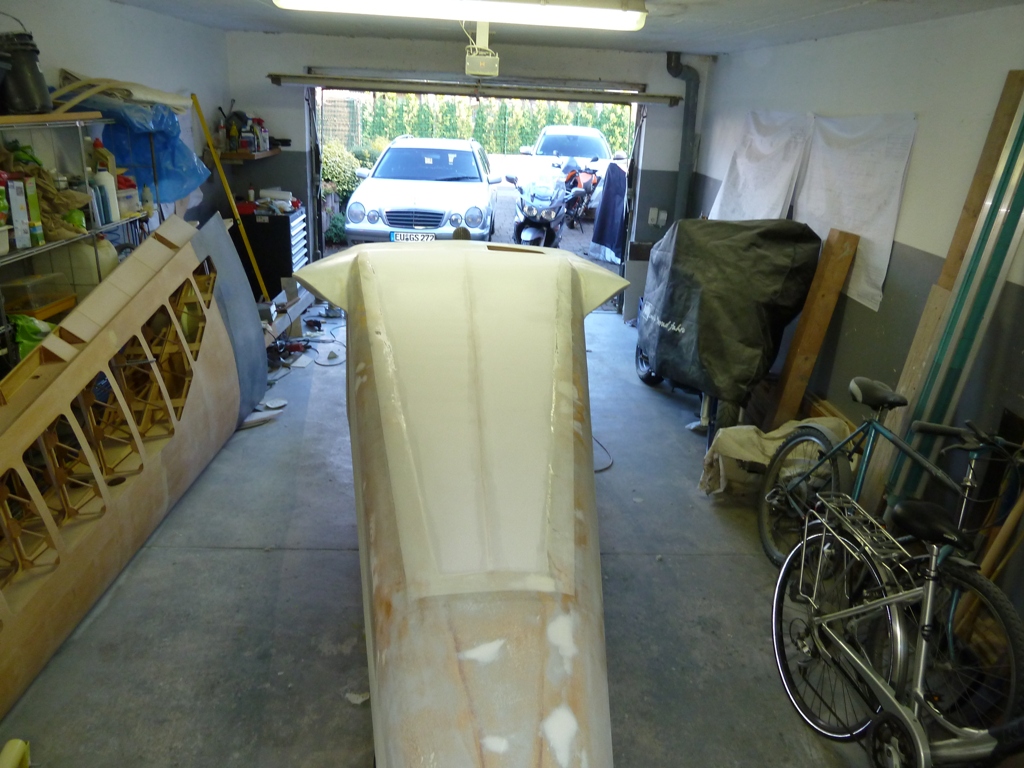

.jpg "eigbau(697).jpg 1024x768 366 KB") Vor dem Füllern habe ich den Rumpf von unten mit Ceconite geschlossen. |

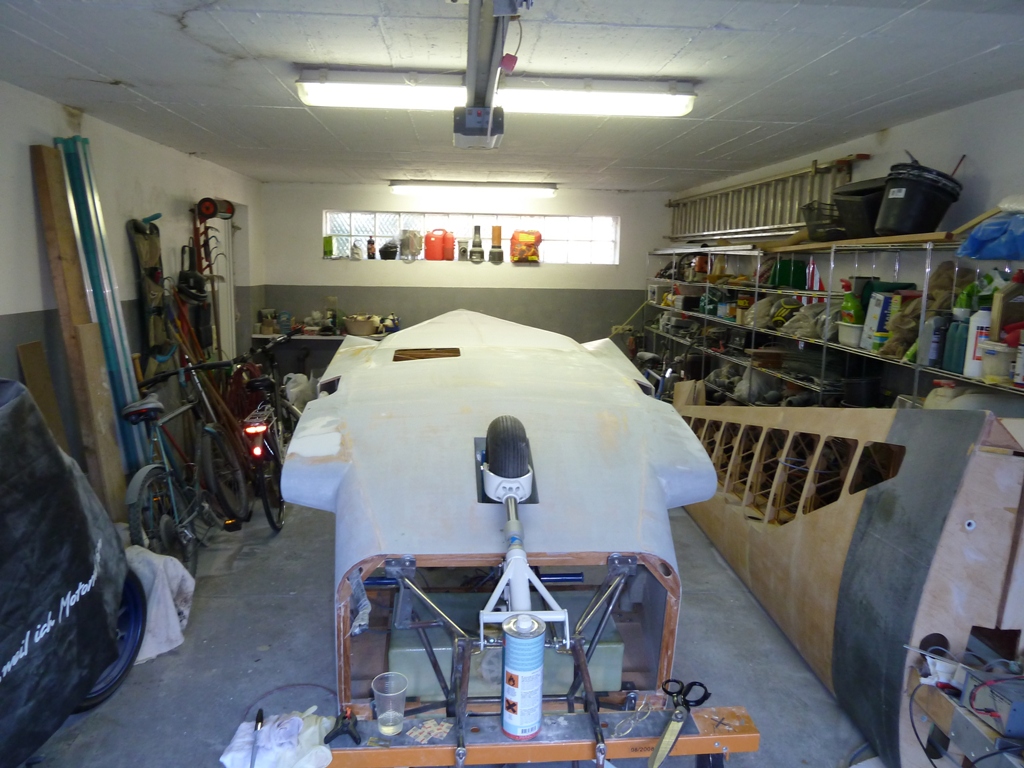

.jpg "eigbau(698).jpg 1024x768 370 KB") Jetzt muß der Klebelack erstmal richtig trocknen, dann wird gespachtelt. |

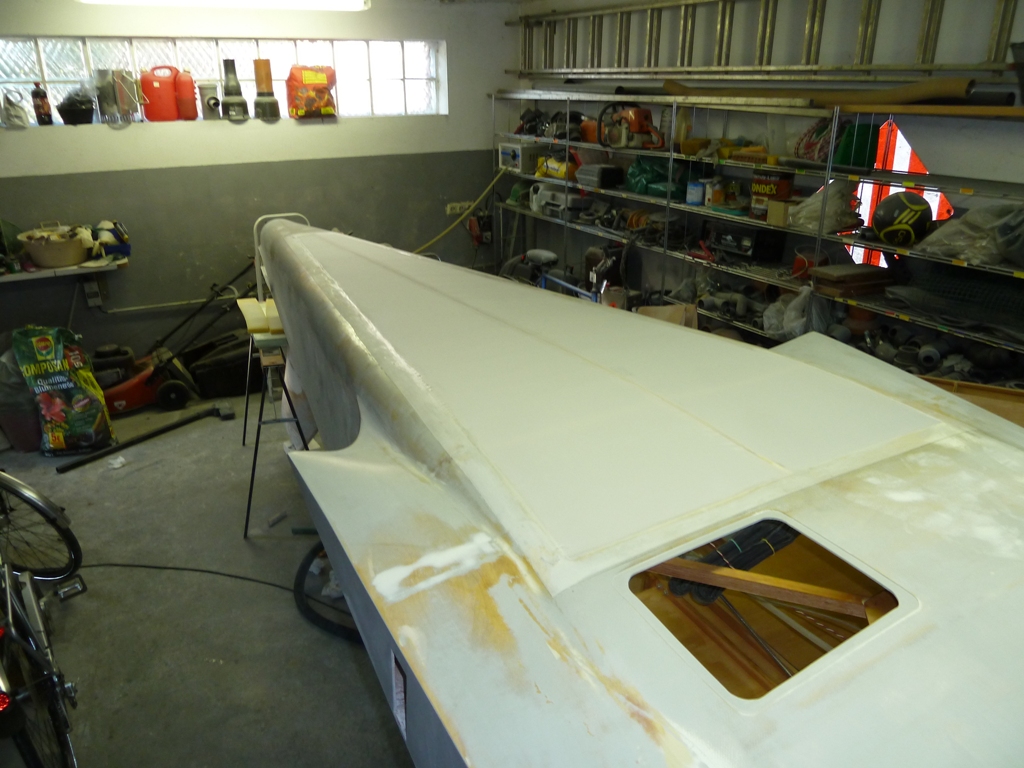

.jpg "eigbau(699).jpg 1024x768 412 KB") Sieht wieder ein Stück fertiger aus. |

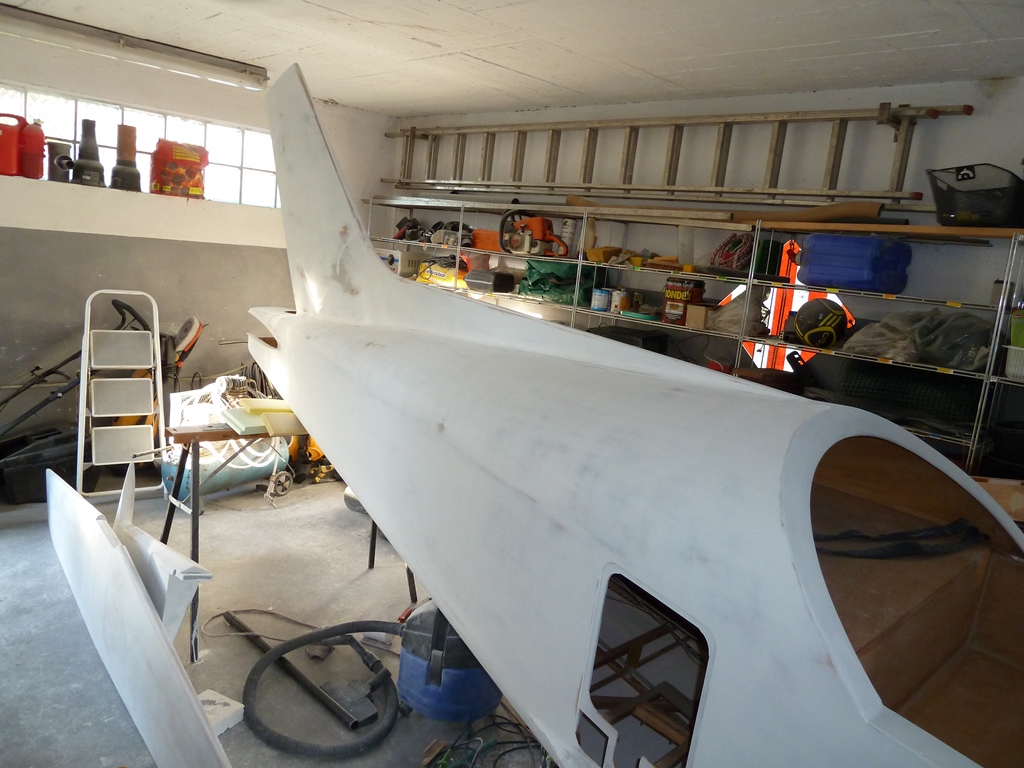

.jpg "eigbau(700).jpg 1024x768 384 KB") Stabilisator und Seitenruder sind soweit fertig gefüllert |
